Cách lắp đặt van bướm tay gạt lên đường ống

Hướng dẫn cách lắp đặt van bướm tay gạt lên đường ống nước khá đơn giản tuy nhiên với những ai chưa từng làm thì cũng không dễ bài viết sau đây chúng tôi xin hướng dẫn các bạn cách lắp đặt van bướm tay gạt lên hệ thống đường ống .

Các dụng cụ cần chuẩn bị như sau :

• Hai mặt bích pvc , hdpe , thép ( tùy vào đường ống lắp đặt )
• Bu lông inox dài
• Joang cao su
• Máy hàn nhiệt nếu là đường ống HDPE
• Van bướm tay gạt
• Lưu ý : mặt bích – van bướm phải cùng tiêu chuẩn để đảm bảo kết nối

Bước 1 : xác định vị trí lắp đặt van bướm

Nên chọn vị trí dễ thao tác và gần người quản lý và điều khiển van

Lắp đặt thử mặt bích vào van rồi đưa lên xác định khoảng cách

Dùng cưa – máy cắt để cắt bỏ đoạn ống lắp đặt van

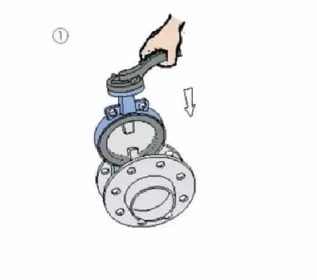

Bước 2 : Lắp đặt và ướm thử vị trí chuẩn cho van

Chúng ta ráp van vào hai mặt bích sau đó đặt vào vị trí kết nối trên đường ống

Sử dụng chấm hàn với HDPE – bút lông với ống pvc để xác định vị trí của Van

Chú ý hướng dòng chảy , vị trí tay van hướng lên tránh làn lệch – ngược

Bước 3 : Hàn – kết nối mặt bích vào đường ống

Sau khi xác định được bước 2 chúng ta tháo bỏ van ra và tiến hành hàn mặt bích

Dùng hàn nhiệt DHPE với ống HDPE – keo PVc với ống Pvc để cố định lại mặt bích

Chú ý các vị trí đã đánh dấu trước đó để đảm bảo không lệch tâm lỗ

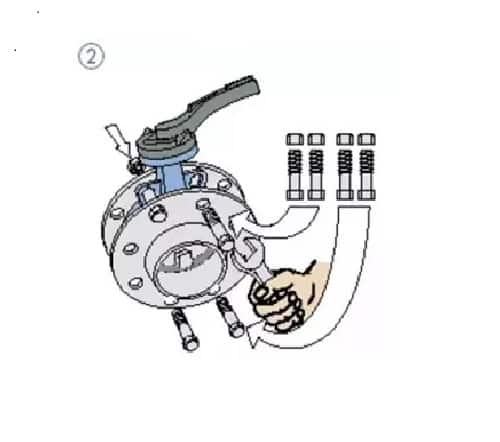

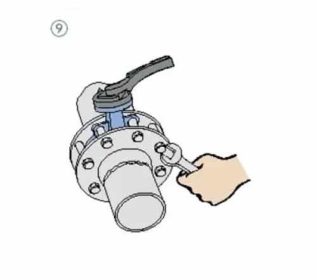

Bước 4 Lắp đặt van bướm vào đường ống và xiết cố định

Sử dụng joang cao su để làm đệm giữa mặt bích và van bướm sau đó chúng ta bắt đầu tiến hành bắt xiết bu lông để đảm bảo chúng khít lại với nhau . Khi xiết bu lông cần xiết đều các bên và không xiết quá mạnh tránh việc làm cong , vênh hoặc lệch trục .

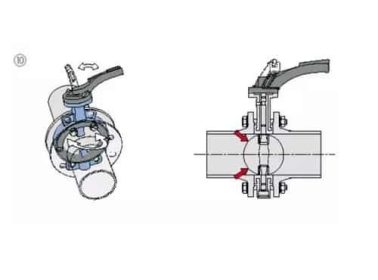

Bước 5 : Kiểm tra lại van và hoàn tất quá trình lắp đặt

Dùng tay để mở van ra và cho nước chảy qua hệ thống sau đó chúng ta khóa van lại – thực hiện vài lần để đảm bảm van hoạt động ổn định và không bị xì .

Như vậy là chúng ta đã hoàn tất quá trình lắp đặt van bướm tay gạt lên hệ thống đường ống . Các bạn có thể tìm hiểu thêm về nguyên lý hoạt động của van bướm tay gạt để hiểu hơn về chúng .
