Van an toàn là gì ? Cấu tạo và nguyên lý làm việc của van an toàn

Van an toàn là gì ?

Van an toàn là loại van đảm bảo an toàn của hệ thống đường ống tránh xảy ra sự cố vỡ , nổ đường ống . Khi xuất hiện tình trạng áp xuất tăng cao thì van an toàn xẽ được kích hoạt để xả chất dẫn lưu ra ngoài làm giảm áp xuất đường ống tức thì đảm bảo an toàn cho hệ thống vận hành .

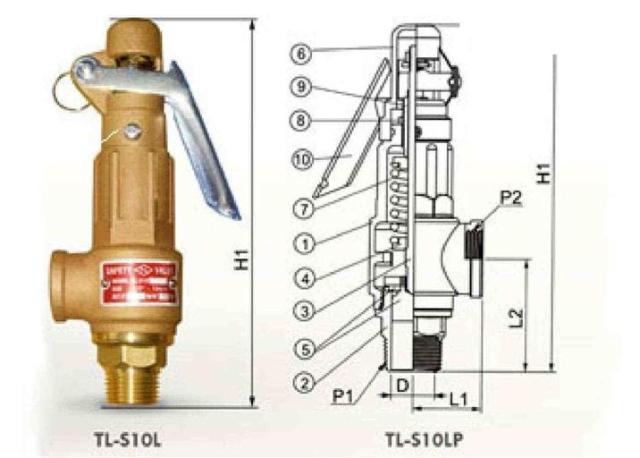

Cấu tạo của van an toàn

Thân làm bằng đồng hoặc inox 304

Hình trụ một đầu nối ren ngoài – kết nối mặt bích

Tiêu chuẩn bước ren Bs  – tiêu chuẩn mặt bích bs – jis

Bên trên có nắp chụp bảo vệ bằng đồng

Đệm lò xo đẩy xả

Đĩa an toàn được đi liền với đệm lò xo

Vít điều chỉnh – nút bịt

Tay giật – với loại van an toàn có tay

Phần nắp xoay xả lưu chất

Nguyên lý hoạt động của van an toàn

Van hoạt động dựa trên nguyên lý cân bằng áp xuất được gắn trên hệ thống đường ống có các mức áp xuất như 5 , 10 16 25 bar . Nếu trong tình trạng bình thường áp xuất luôn ở mức ổn định thì van sẽ ở trong tình trạng đóng và không hoạt động lúc đó áp xuất lò xo trên đĩa van thắng ấp xuất đường ống . Khi chất lưu dẫn tăng đột ngột làm áp xuất đường ống tăng lên vượt quá áp xuất cho phép thì lúc này van sẽ tự động mở ra để thải chất lưu dẫn ra ngoài đưa về nguồn cấp . Lúc này áp xuất trên đường ống thắng áp xuất của lò xo lên đĩa van làm nó mở ra . Sau đó áp xuất hạ xuống và đĩa van đóng lại .

Áp xuất định mức của van an toàn

Là loại áp xuất được cài đặt sẵn trên van dựa trên áp xuất làm việc an toàn của các vật tư trên hệ thống

•  áp xuất làm việc của van nước
• áp xuất chịu lực của đường ống
• áp xuất của các vật tư khác trên đường ống

Có 2 loại van an toàn đó là van an toàn gián tiếp – van an toàn trực tiếp

• Van an toàn trực tiếp thì chỉ tác động lên 1 mức áp xuất cài đặt
• Van an toàn gián tiếp thì có 2 mức áp xuất của van chính – van phụ
