Hướng dẫn lắp đặt đồng hồ đo lưu lượng điện từ

Đồng hồ đo nước điện từ là gì ?

Là dòng sản phẩm thống kê lưu lượng nước sử dụng đầu đọc điện từ thông qua bước sóng dòng chảy ,

sử dụng nguồn điện 220v – 24v – hoặc pin làm nguồn phát sóng từ trường cảm biến bước sóng để truyền tải lại khối lượng chất lỏng chảy qua

Mặt hiển thị LCD liền hoặc rời . Có thể đọc chỉ số dòng chảy tức thời , dòng chảy tổng thể , dòng chảy định lượng

Hướng dẫn cách lắp đồng hồ nước điện từ đúng cách

Trên đường ống nằm ngang

Trên đường ống chéo hướng lên

Trên hệ thống đường ống đứng với nguồn nước bơm hướng lên

Trên đường ống ngang thấp hơn đường ống truyền tải

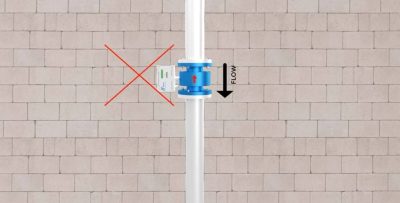

Đường ống đứng với dòng chảy hướng xuống

Đường ống có vị trí nhô cao hơn đường ống truyền tải

Đường ống có kiểu ngoằn nghèo không thẳng .

Để tham khảo chính xác các bạn có thể xem qua các hình ảnh được chúng tôi mô tả bên dưới

10D khoảng cách từ vị trí nguồn cấp nước tới đồng hồ nước

Tức là đoạn ống thẳng bằng 10 lần đường kính ống phía trước đống hồ nước

5D khoảng cách từ vị trí đồng hồ tới nơi sử dụng nước

Tức là đoạn ống thẳng bằng 5 lần đường kính ống phía sau đồng hồ nước

Đây được gọi là khoảng tĩnh đảm bảo cho đồng hồ hoạt động ổn định

Lắp đồng hồ và mặt bích và để xác định độ dài đoạn ống cần cắt
Dùng cưa – hoặc máy cắt để loại bỏ phần ống sẽ lắp đồng hồ nước vào
Tiếp tục lắp thử đồng hồ và mặt bích vào đường ống dùng bút lông để chấm vị trí lỗ mặt bích
Tiến hành gắn mặt bích vào đường ống sau cho khớp với vị trí đã đánh dấu
Sử dụng joang chèn giữa đồng hồ và mặt bích sau đó tiến hành xiết bu lông hai đầu đồng hồ
Cho nước chảy qua và cấp điện cho đồng hồ để kiểm tra nó hoạt động

Như vậy là chúng ta đã hoàn thành việc lắp đặt đồng hồ đo lưu lượng điện từ vào đường ống
