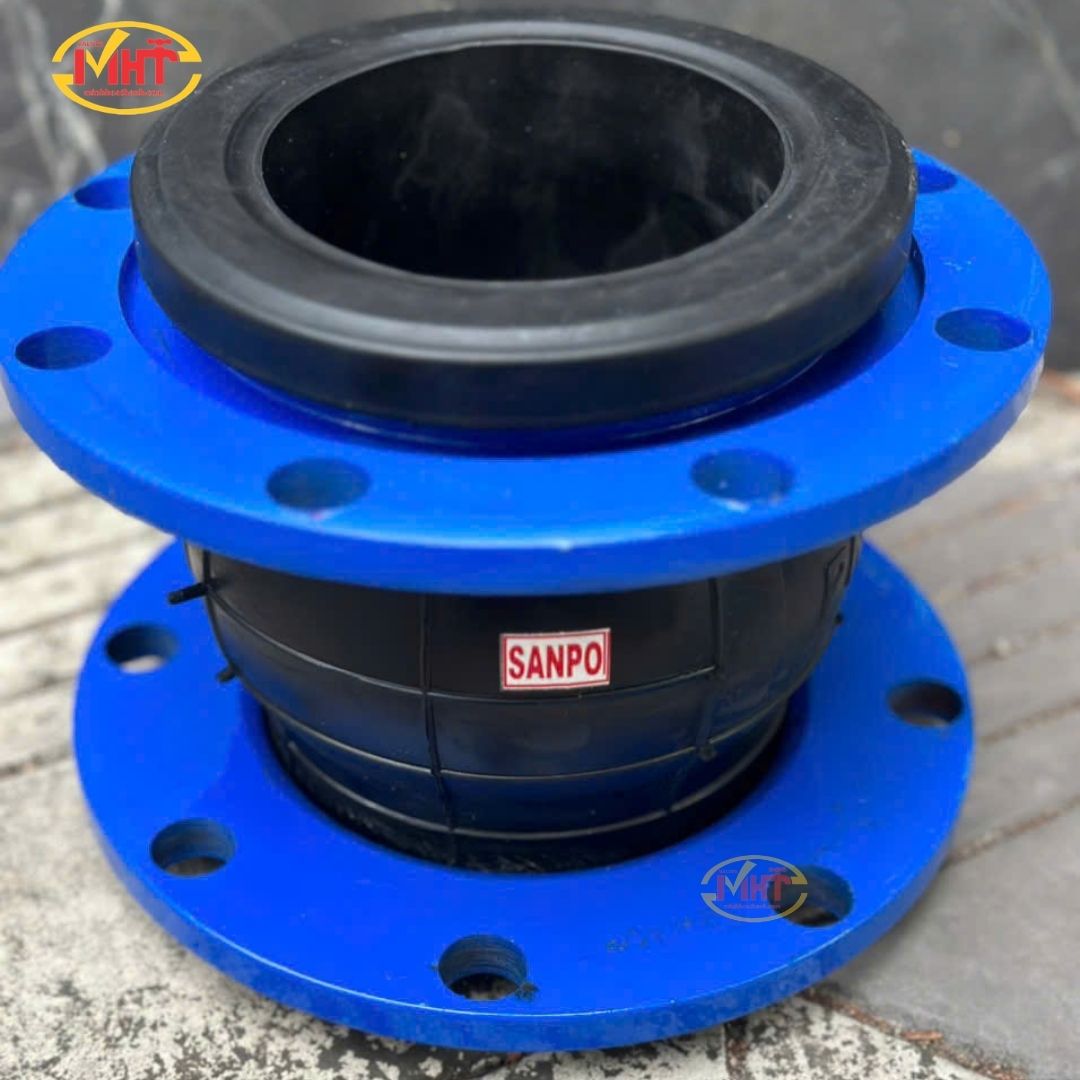

Khớp nối mềm cao su cầu đơn PN16 – SANPO DN50

Trong hệ thống đường ống, đặc biệt tại khu vực máy bơm, chiller, cụm van hoặc thiết bị vận hành liên tục, rung động và sự thay đổi vị trí của đường ống có thể truyền trực tiếp sang các mối nối. Nếu hệ thống được nối hoàn toàn bằng các đoạn ống cứng, lực rung và ứng suất cơ học kéo dài có thể ảnh hưởng đến mặt bích, bulông, van, máy bơm và các thiết bị liên quan.

Khớp nối mềm cao su cầu đơn mặt bích thép PN16 – SANPO DN50 được sử dụng như một đoạn kết nối đàn hồi giữa hai đầu đường ống. Thân cao su có khả năng biến dạng trong phạm vi cho phép để hấp thụ một phần rung động và chuyển vị, trong khi hai mặt bích thép tạo liên kết chắc chắn với hệ thống.

Với kích thước danh nghĩa DN50, tương đương nhóm đường ống khoảng 2 inch, sản phẩm phù hợp với nhiều hệ thống cấp nước và thiết bị công nghiệp cỡ vừa. Các dòng khớp nối mềm cao su DN50 mặt bích thường được sử dụng nhằm giảm rung, giảm tiếng ồn và hỗ trợ bù giãn nở cho đường ống.

Khớp nối mềm cao su cầu đơn SANPO DN50 là gì?

Khớp nối mềm cao su cầu đơn SANPO DN50 là một loại phụ kiện nối mềm cho đường ống, gồm phần thân cao su đàn hồi ở giữa và hai đầu kết nối mặt bích.

Điểm khác biệt so với một đoạn nối cứng là thân cao su có thể biến dạng đàn hồi khi hệ thống phát sinh rung động, giãn nở hoặc chuyển vị nhỏ. Nhờ đó, lực cơ học không truyền toàn bộ từ thiết bị sang đường ống.

Ở phiên bản này:

• DN50: kích thước danh nghĩa của khớp nối.
• Cầu đơn: thân cao su có một vùng phình đàn hồi chính.
• Mặt bích thép: dùng kết nối với đường ống hoặc thiết bị bằng bulông.
• PN16: cấp áp suất danh nghĩa của sản phẩm.

Các sản phẩm SANPO cùng dòng được mô tả với cấu hình thân cao su đàn hồi, mặt bích thép, áp lực PN16 và dùng cho hệ thống nước, HVAC, PCCC, hệ bơm và xử lý nước.

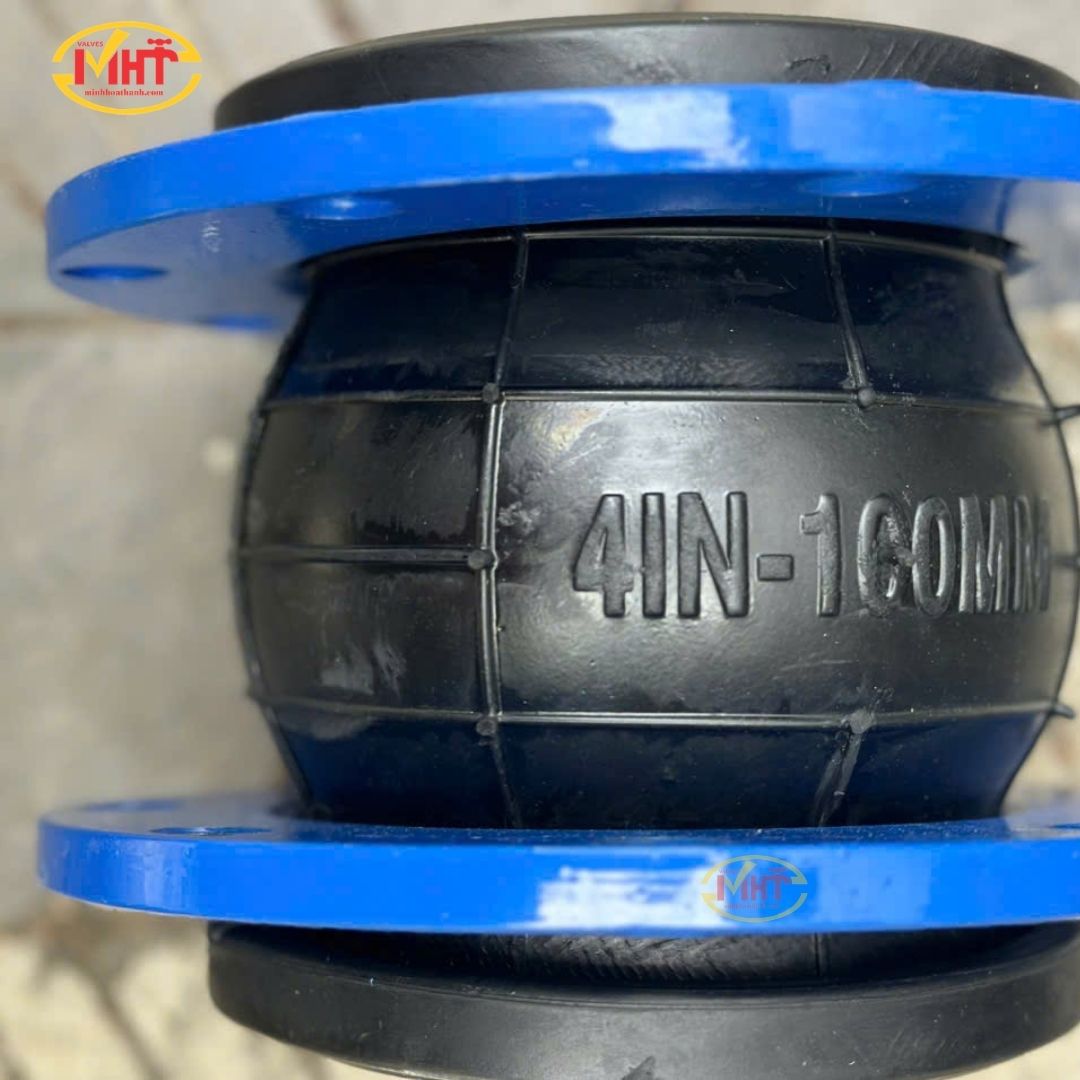

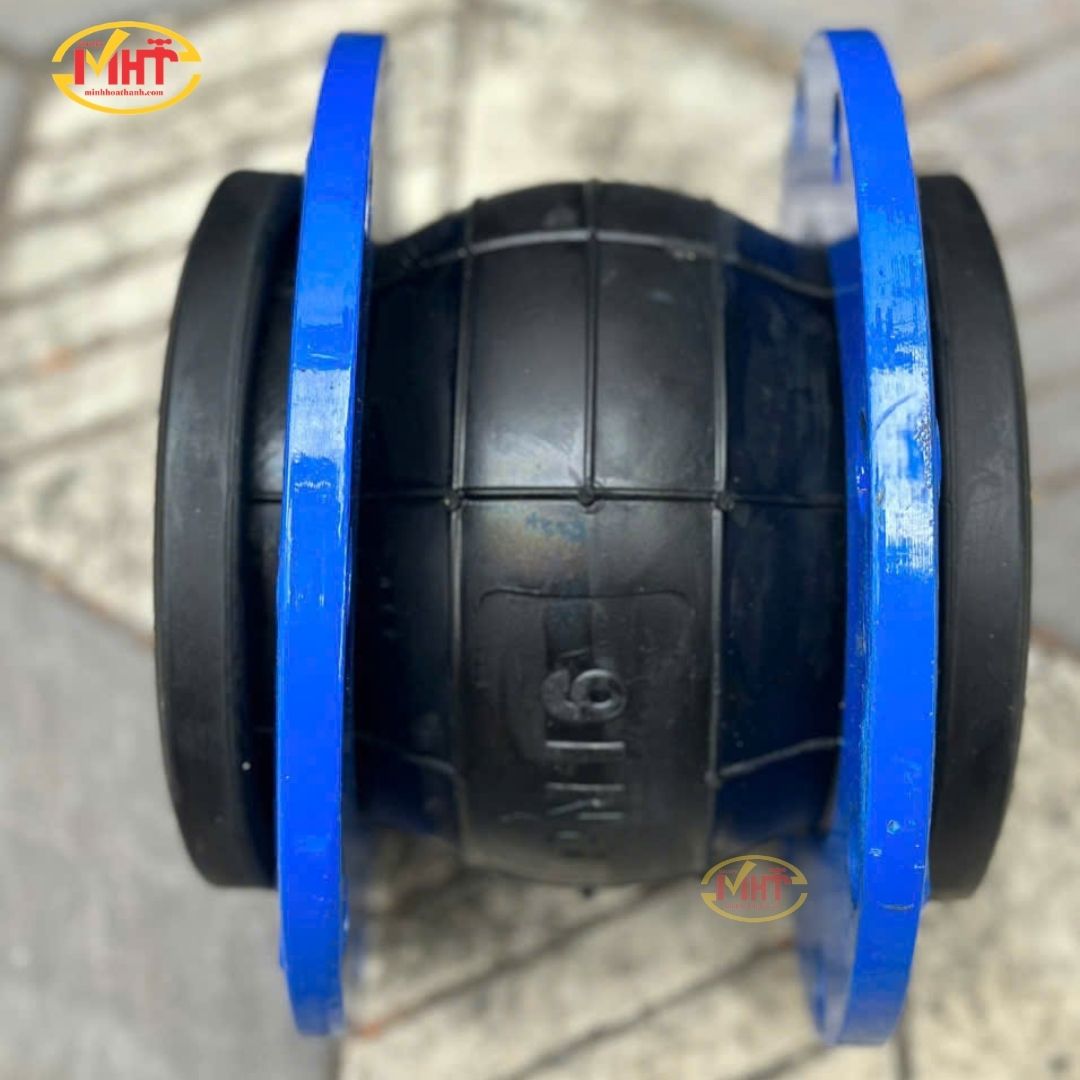

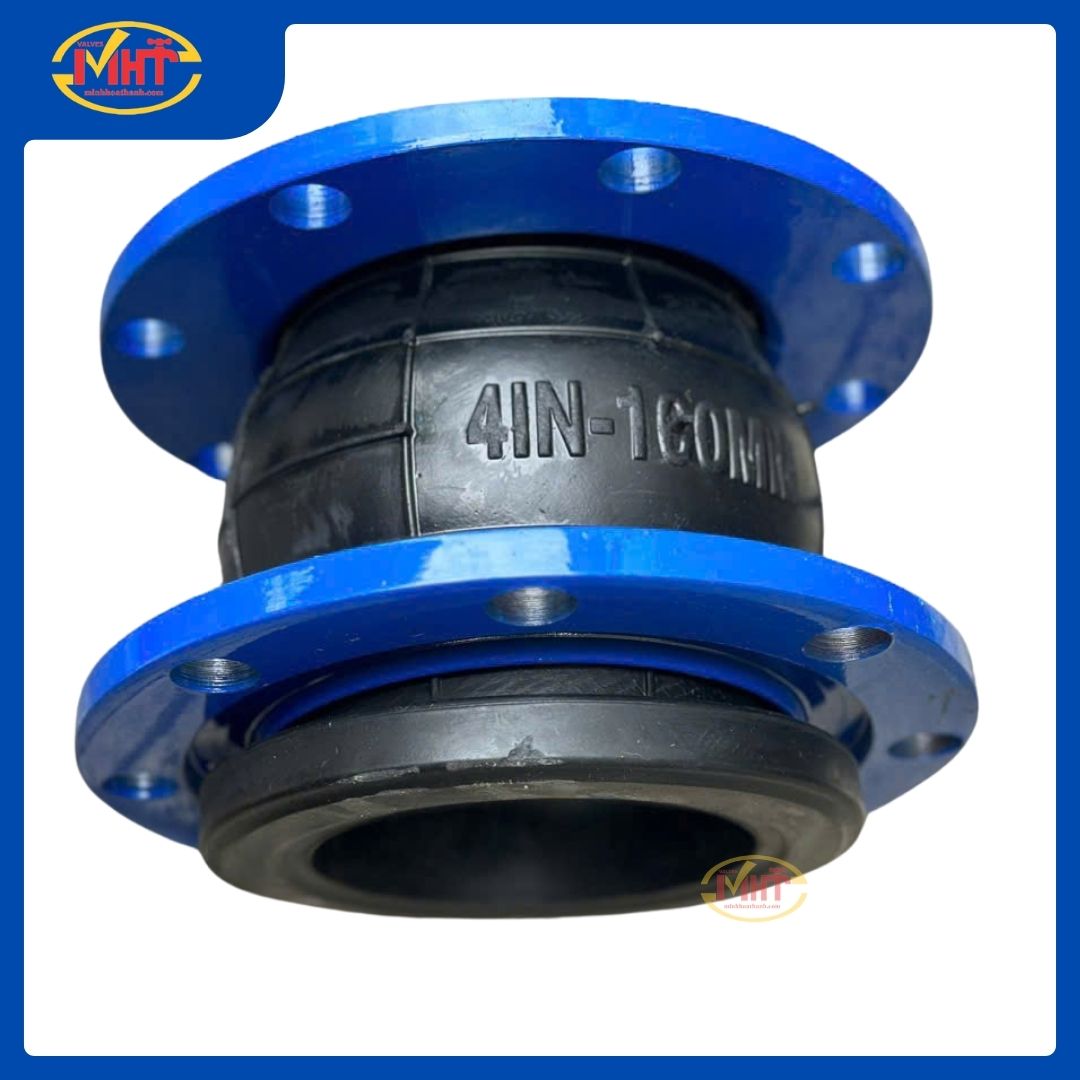

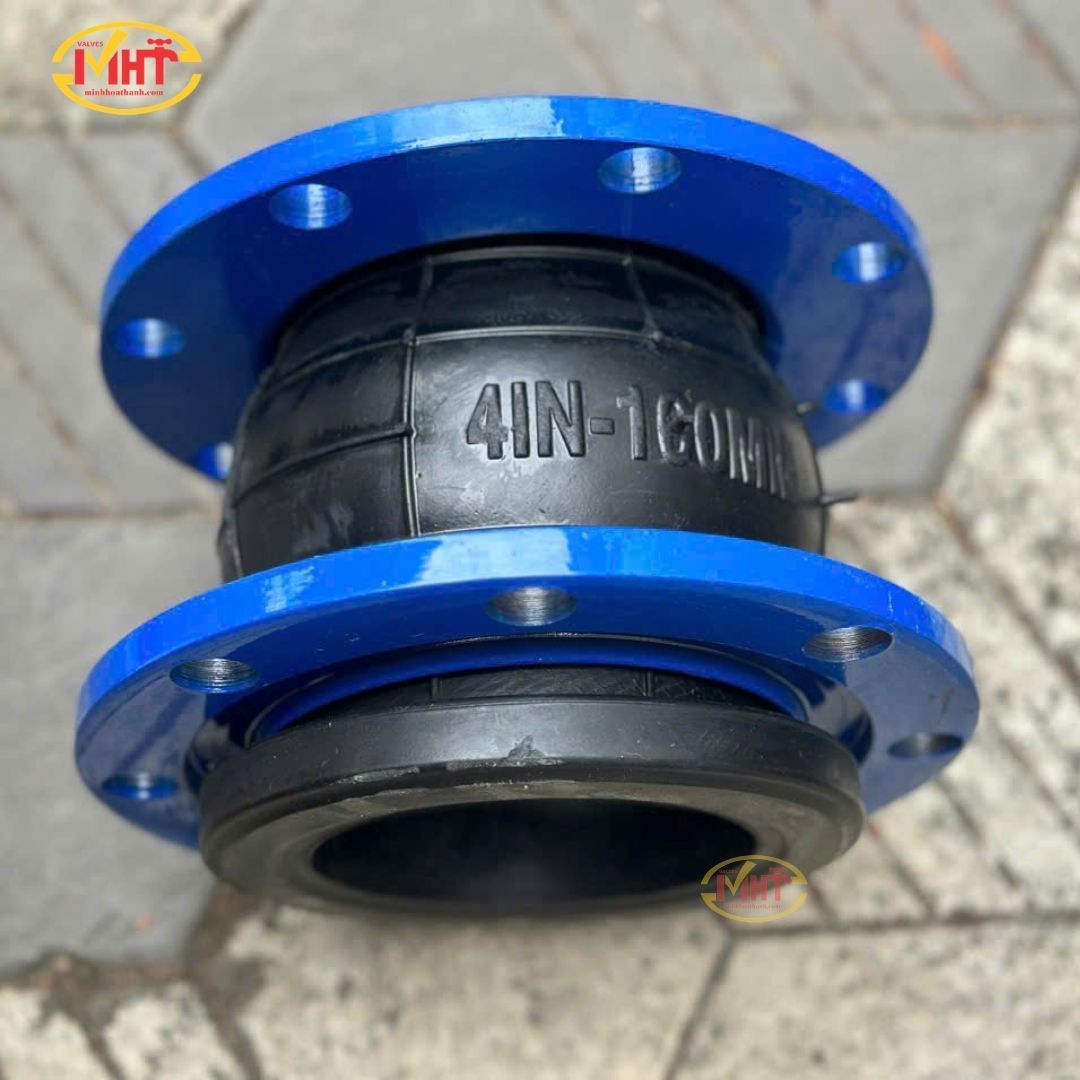

Cấu tạo khớp nối mềm cao su cầu đơn SANPO DN50

Cấu tạo của sản phẩm không quá phức tạp, nhưng mỗi bộ phận đều đảm nhiệm một vai trò quan trọng đối với độ đàn hồi và khả năng kết nối của khớp.

1. Thân cao su dạng cầu đơn

Phần trung tâm là thân cao su đàn hồi dạng cầu đơn. Đây là bộ phận trực tiếp thực hiện nhiệm vụ:

• Hấp thụ rung động.
• Hạn chế truyền chấn động.
• Bù chuyển vị nhỏ.
• Hỗ trợ bù giãn nở đường ống.
• Giảm tiếng ồn truyền qua hệ thống.

Thiết kế cầu đơn giúp thân khớp có độ linh hoạt trong khi vẫn giữ kết cấu gọn, phù hợp cho những vị trí lắp đặt có không gian hạn chế.

2. Lớp gia cường bên trong

Bên trong thân cao su thường có lớp vải hoặc sợi gia cường nhằm tăng khả năng chịu lực của khớp.

Lớp này giúp phần cao su giữ hình dạng ổn định hơn khi chịu áp lực bên trong và hạn chế biến dạng quá mức trong quá trình vận hành.

3. Lớp cao su trong

Mặt trong tạo thành đường dẫn lưu chất, giúp dòng nước đi qua khớp nối mà không tiếp xúc trực tiếp với phần gia cường.

Lớp cao su bên trong đồng thời tạo độ kín cho toàn bộ thân khớp.

4. Vòng giữ và vùng liên kết

Tại vị trí tiếp giáp giữa thân cao su và mặt bích có kết cấu giữ, giúp thân cao su được cố định chắc chắn trong quá trình làm việc.

Đây là khu vực quan trọng vì phải đồng thời chịu áp lực lưu chất và chuyển động đàn hồi của thân khớp.

5. Hai mặt bích thép

Hai đầu sản phẩm sử dụng mặt bích thép, giúp liên kết khớp nối với đường ống, máy bơm, van hoặc thiết bị khác thông qua bulông.

Kiểu kết nối này đặc biệt phù hợp với hệ thống công nghiệp bởi:

• Lắp đặt chắc chắn.
• Dễ căn chỉnh.
• Thuận tiện tháo lắp.
• Dễ bảo trì và thay thế.

Nguyên lý hoạt động của khớp nối mềm cao su cầu đơn

Khớp nối mềm không tạo áp suất hay điều khiển lưu lượng. Chức năng của nó dựa trên khả năng biến dạng đàn hồi của thân cao su.

Khi máy bơm hoặc thiết bị vận hành tạo rung, thân cao su sẽ hấp thụ một phần dao động trước khi lực rung truyền sang đường ống.

Khi đường ống giãn nở, co lại hoặc xuất hiện chuyển vị nhỏ, phần cầu cao su có thể biến dạng trong phạm vi thiết kế để giảm ứng suất tác động lên mặt bích và các thiết bị kết nối.

Có thể hình dung đơn giản: Thiết bị rung → khớp nối cao su hấp thụ dao động → giảm lực truyền sang đường ống.

Đây chính là lý do khớp nối mềm thường được bố trí gần đầu hút hoặc đầu đẩy của máy bơm.

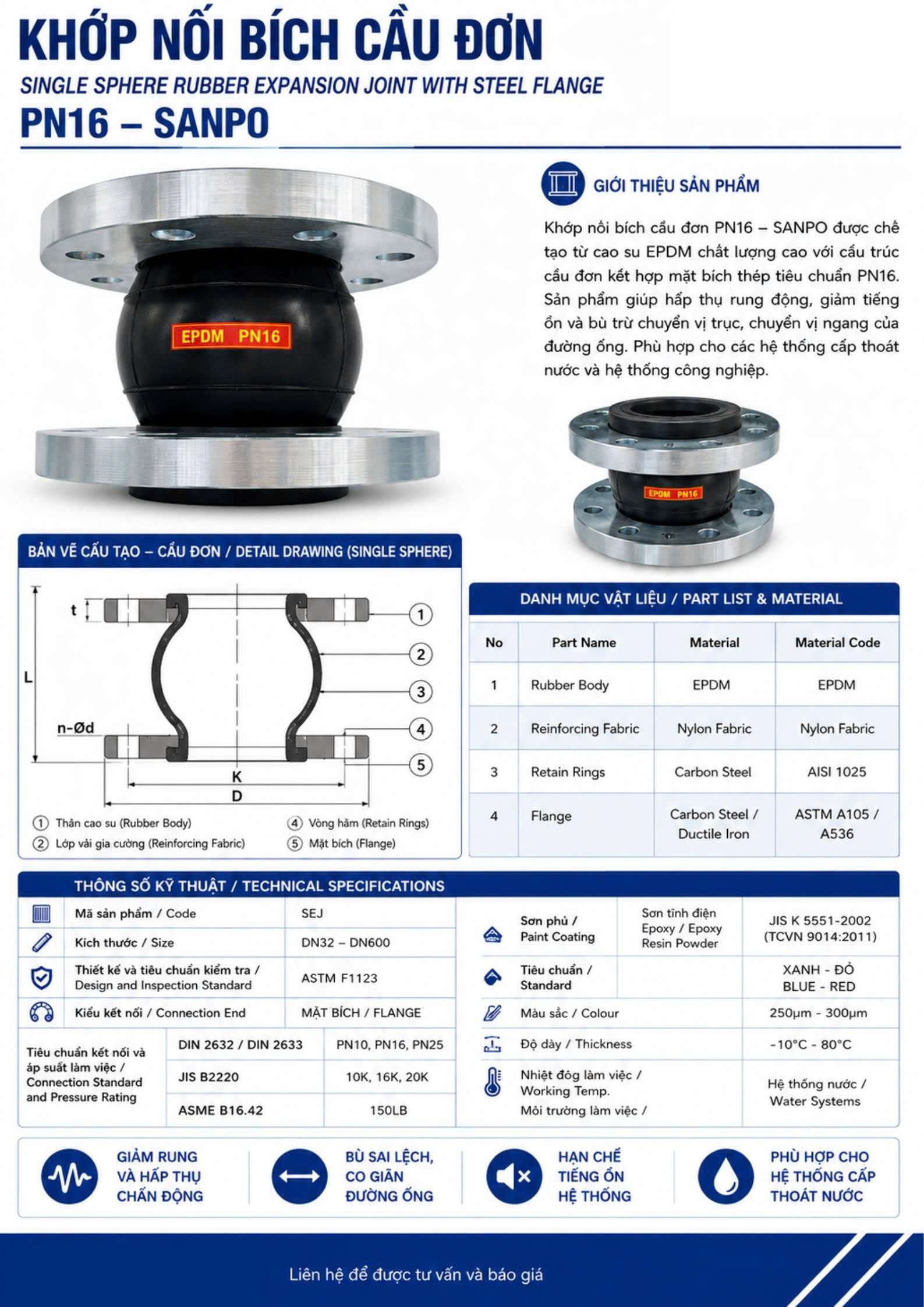

Thông số kỹ thuật khớp nối mềm cao su cầu đơn SANPO DN50

Thông số	Giá trị
Tên sản phẩm	Khớp nối mềm cao su cầu đơn mặt bích thép PN16 – SANPO DN50
Thương hiệu	SANPO
Kích thước danh nghĩa	DN50
Kiểu thân	Cầu đơn
Vật liệu thân	Cao su đàn hồi
Kết nối	Mặt bích
Vật liệu mặt bích	Thép
Áp suất danh nghĩa	PN16
Quy đổi kích thước	Khoảng 2 inch
Môi chất tham khảo	Nước sạch, nước kỹ thuật và lưu chất tương thích với vật liệu cao su
Ứng dụng	Máy bơm, HVAC, cấp nước, PCCC, xử lý nước, đường ống công nghiệp

DN50 thường được quy đổi tương đương 2 inch trong hệ thống đường ống. Các dòng khớp nối mềm mặt bích DN50 trên thị trường cũng phổ biến với cấu tạo thân cao su gia cường và mức áp suất đến PN16.

Đặc điểm nổi bật của khớp nối mềm SANPO DN50

Thiết kế cầu đơn nhỏ gọn

Cấu trúc một cầu giúp sản phẩm có kích thước tương đối gọn nhưng vẫn tạo được vùng đàn hồi cần thiết để hấp thụ rung và chuyển động đường ống.

Đây là lợi thế tại phòng bơm hoặc cụm thiết bị có không gian lắp đặt hạn chế.

Giảm rung từ máy bơm truyền sang đường ống

Máy bơm, motor và các thiết bị quay thường phát sinh rung trong quá trình vận hành.

Nếu liên kết trực tiếp bằng đường ống cứng, rung động có thể truyền sang:

• Mặt bích.
• Giá đỡ.
• Van.
• Đồng hồ đo.
• Các nhánh đường ống khác.

Khớp nối mềm tạo một đoạn trung gian đàn hồi giúp hạn chế hiện tượng này. Khả năng giảm rung và giảm tiếng ồn là một trong những chức năng phổ biến nhất của khớp nối mềm cao su mặt bích.

Kết nối mặt bích thép chắc chắn

Mặt bích giúp liên kết khớp nối với hệ thống bằng bulông, phù hợp với các tuyến ống kỹ thuật cần độ chắc chắn và thuận tiện cho bảo trì.

Áp suất danh nghĩa PN16

Cấp áp suất PN16 giúp sản phẩm đáp ứng nhiều hệ thống nước dân dụng, thương mại và công nghiệp khi được lựa chọn, lắp đặt và vận hành đúng điều kiện thiết kế.

Hỗ trợ bù sai lệch nhỏ

Trong thực tế thi công, hai đầu đường ống không phải lúc nào cũng đạt độ đồng tâm tuyệt đối.

Thân cao su đàn hồi có thể hỗ trợ hấp thụ một mức sai lệch và chuyển vị nhỏ, từ đó giảm ứng suất cưỡng bức lên hệ thống. Tuy nhiên, khớp nối mềm không nên được dùng để sửa một đường ống bị lệch lớn hoặc thi công sai nghiêm trọng.

Ưu điểm của khớp nối mềm cao su cầu đơn DN50

Giảm tiếng ồn trong quá trình vận hành

Rung động cơ học có thể tạo tiếng ồn qua đường ống và kết cấu công trình. Việc bố trí khớp nối mềm gần nguồn rung giúp hạn chế khả năng truyền dao động này.

Bảo vệ máy bơm và thiết bị

Khớp nối góp phần giảm lực truyền giữa đường ống và máy bơm, từ đó hạn chế tải cơ học không cần thiết lên đầu nối thiết bị.

Hỗ trợ bù giãn nở

Sự thay đổi nhiệt độ có thể khiến đường ống co giãn. Thân cao su tạo độ linh hoạt để hấp thụ một phần chuyển động này.

Giảm rủi ro tại các mối nối

Khi rung động và ứng suất được giảm bớt, các vị trí mặt bích, bulông và thiết bị liên quan cũng ít chịu tải động hơn.

Thuận tiện bảo trì

Kiểu mặt bích cho phép tháo lắp từng đoạn khi cần kiểm tra, bảo dưỡng hoặc thay mới.

Ứng dụng của khớp nối mềm cao su cầu đơn SANPO DN50

Hệ thống máy bơm

Đây là một trong những ứng dụng điển hình nhất.

Khớp nối mềm có thể được bố trí tại:

• Đầu hút máy bơm.
• Đầu đẩy máy bơm.
• Cụm bơm tăng áp.
• Phòng máy bơm tòa nhà.

Mục tiêu là giảm rung từ thiết bị truyền vào tuyến ống.

Hệ thống HVAC và Chiller

Trong hệ thống điều hòa trung tâm, bơm tuần hoàn nước lạnh có thể tạo rung liên tục. Khớp nối mềm hỗ trợ cách ly rung giữa cụm bơm và đường ống.

Hệ thống cấp nước

DN50 là kích thước được sử dụng phổ biến tại:

• Tòa nhà.
• Nhà xưởng.
• Chung cư.
• Khách sạn.
• Trạm bơm.
• Hệ thống cấp nước kỹ thuật.

Hệ thống PCCC

Khớp nối mềm có thể được sử dụng tại các vị trí phù hợp trong hệ thống bơm và đường ống PCCC khi thiết kế kỹ thuật yêu cầu giảm rung.

Hệ thống xử lý nước

Sản phẩm phù hợp cho các cụm bơm và tuyến ống tại:

• Trạm xử lý nước.
• Hệ thống tuần hoàn.
• Nhà máy.
• Khu công nghiệp.

SANPO cùng dòng cầu đơn mặt bích PN16 được giới thiệu cho các ứng dụng cấp nước, HVAC, PCCC, hệ bơm và xử lý nước.

Khi nào nên chọn khớp nối mềm SANPO DN50?

Doanh nghiệp hoặc đơn vị thi công nên cân nhắc sản phẩm này khi hệ thống có các đặc điểm sau:

• Tuyến ống danh nghĩa DN50.
• Sử dụng kết nối mặt bích.
• Có máy bơm hoặc thiết bị tạo rung.
• Cần hạn chế tiếng ồn truyền qua đường ống.
• Có khả năng phát sinh chuyển vị hoặc giãn nở nhỏ.
• Yêu cầu mức áp suất danh nghĩa PN16.
• Muốn tăng tính linh hoạt tại vị trí kết nối thiết bị.

Ngược lại, với môi chất hóa chất, dầu, nhiệt độ cao hoặc điều kiện đặc biệt, cần xác nhận tính tương thích của vật liệu cao su trước khi sử dụng.

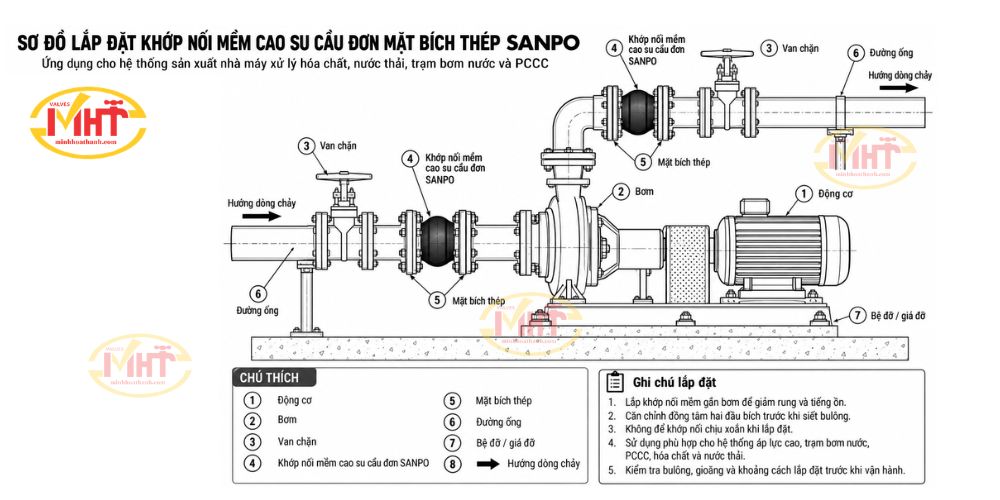

Lưu ý khi lắp đặt khớp nối mềm cao su

Khớp nối mềm chỉ phát huy hiệu quả khi được lắp đặt đúng.

Trong quá trình thi công nên:

• Căn chỉnh hai đầu mặt bích trước khi siết bulông.
• Không kéo căng khớp nối để bù cho khoảng cách đường ống thiếu.
• Không ép khớp quá mức để sửa sai lệch lớn.
• Siết bulông đều theo đường chéo.
• Tránh để thân cao su bị xoắn.
• Có giá đỡ và điểm neo đường ống phù hợp.
• Kiểm tra rò rỉ sau khi hoàn thành lắp đặt.

Đặc biệt, khớp nối mềm không thay thế cho hệ thống giá đỡ, anchor hoặc việc căn chỉnh đường ống đúng kỹ thuật.

Minh Hòa Thành cung cấp khớp nối mềm SANPO DN50

Minh Hòa Thành cung cấp khớp nối mềm cao su SANPO và các giải pháp phụ kiện đường ống phục vụ hệ thống cấp thoát nước, máy bơm, HVAC, PCCC và công trình công nghiệp.

Khách hàng, nhà thầu và doanh nghiệp có thể liên hệ Minh Hòa Thành để được hỗ trợ:

• Xác định đúng kích thước DN.
• Kiểm tra tiêu chuẩn kết nối mặt bích.
• Tư vấn theo áp lực và môi chất sử dụng.
• Lựa chọn sản phẩm phù hợp với vị trí lắp đặt.
• Báo giá cho đơn hàng dự án và nhu cầu số lượng.



Khớp nối mềm cao su cầu đơn mặt bích thép PN16 – SANPO DN50 là giải pháp phù hợp cho những hệ thống cần kết nối linh hoạt, giảm rung, giảm tiếng ồn và hỗ trợ hấp thụ chuyển vị nhỏ của đường ống.

Với cấu trúc cầu đơn, kích thước DN50, hai đầu mặt bích thép và cấp áp suất danh nghĩa PN16, sản phẩm có thể ứng dụng trong hệ thống cấp nước, máy bơm, HVAC, PCCC, xử lý nước và nhiều công trình công nghiệp.

Điều quan trọng đối với khách hàng là không chỉ chọn đúng DN50 mà còn cần kiểm tra đồng thời tiêu chuẩn mặt bích, áp suất, môi chất, nhiệt độ và điều kiện lắp đặt trước khi đặt hàng.

Liên hệ Minh Hòa Thành để được tư vấn và báo giá khớp nối mềm cao su cầu đơn mặt bích thép PN16 – SANPO DN50 phù hợp với hệ thống thực tế.
