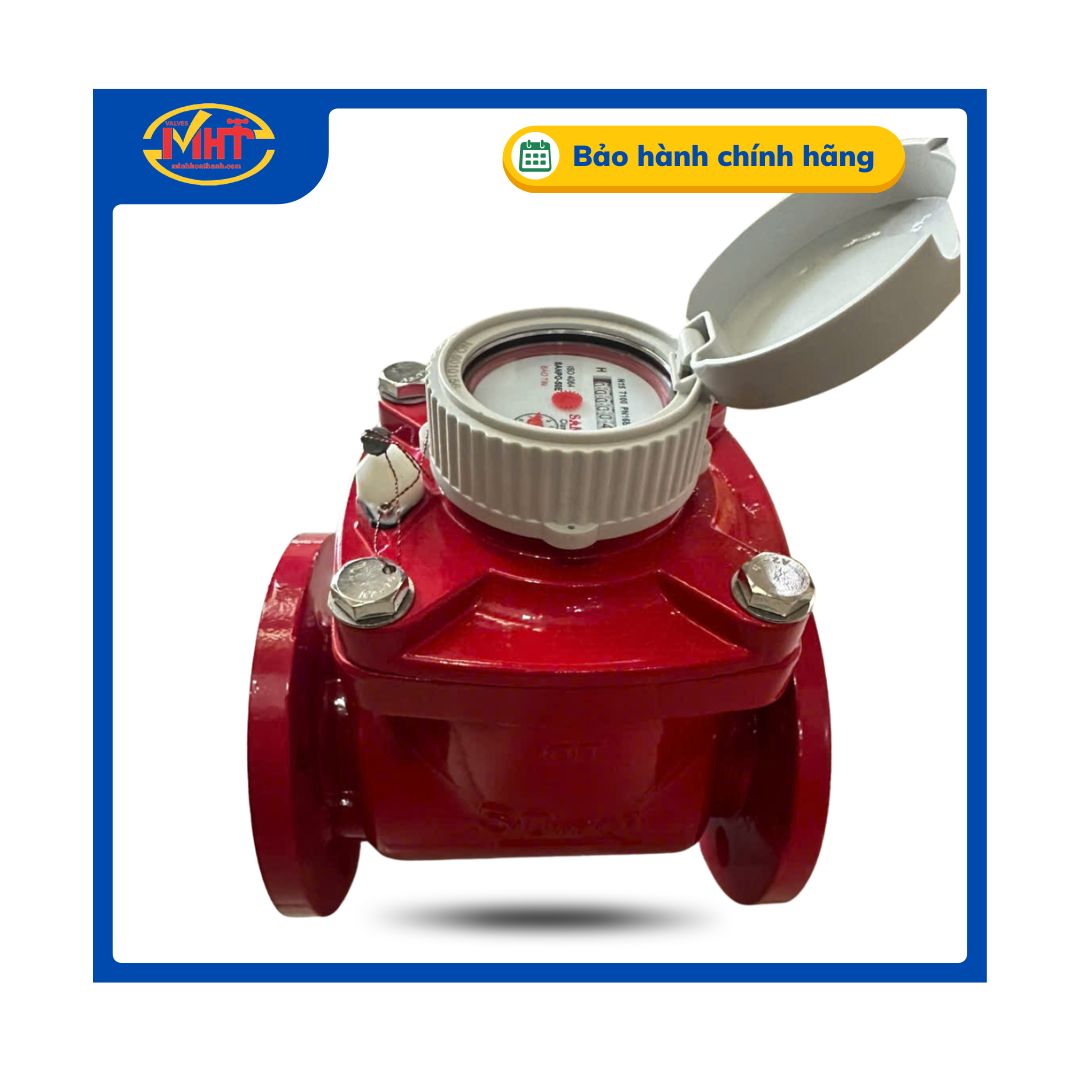

Đồng hồ từ nước nóng SANPO lắp ngang thân gang nối bích DN65 là gì?

Đồng hồ từ nước nóng SANPO DN65 là thiết bị đo cơ học dùng để ghi nhận tổng thể tích nước nóng đi qua đường ống có kích thước danh nghĩa DN65.

Thiết bị được lắp trực tiếp trên đường ống bằng hai mặt bích. Khi nước nóng đi qua thân đồng hồ, bộ phận đo bên trong chuyển động và truyền tín hiệu cơ học đến bộ đếm. Kết quả được hiển thị trực tiếp trên mặt số, thông thường theo đơn vị mét khối.

Trong cách gọi phổ biến của ngành nước, “đồng hồ từ” thường là đồng hồ cơ sử dụng cơ cấu truyền động từ giữa phần đo và bộ đếm. Thiết bị vẫn hoạt động nhờ năng lượng của dòng nước, không phải đồng hồ điện từ và không cần cấp điện.

Phân biệt đồng hồ từ và đồng hồ điện từ

Tiêu chí	Đồng hồ từ nước nóng SANPO	Đồng hồ điện từ
Nguyên lý chính	Cơ học, truyền động từ	Cảm ứng điện từ
Nguồn điện	Không cần	Thường cần nguồn cấp
Mặt hiển thị	Bộ đếm cơ	Màn hình điện tử
Kết nối tín hiệu	Chưa xác nhận	Thường có Pulse, 4–20 mA hoặc RS485
Mục đích	Ghi nhận tổng lượng nước tại chỗ	Đo và có thể truyền dữ liệu
Môi chất	Nước nóng trong giới hạn cho phép	Môi chất dẫn điện phù hợp

Với kích thước DN65, sản phẩm thường được sử dụng tại các tuyến nước nóng có lưu lượng cao hơn DN50, chẳng hạn đường cấp cho nhiều phòng, nhiều thiết bị hoặc một khu vực sử dụng chung.

2. Nguyên lý hoạt động

Đồng hồ nước nóng SANPO DN65 hoạt động dựa trên lực của dòng nước.

Quá trình đo có thể hiểu theo các bước sau:

1. Nước nóng đi vào thân đồng hồ theo đúng chiều dòng chảy.
2. Dòng nước tác động lên bộ phận đo bên trong.
3. Bộ phận đo quay hoặc chuyển động tương ứng với lượng nước đi qua.
4. Cơ cấu truyền động từ truyền chuyển động đến bộ đếm.
5. Dãy số trên mặt đồng hồ thay đổi và ghi nhận tổng thể tích nước.
6. Người vận hành đọc chỉ số trực tiếp theo từng kỳ.

Đồng hồ không trực tiếp điều chỉnh nhiệt độ, áp suất hoặc lưu lượng. Chức năng chính của thiết bị là đo và ghi nhận tổng lượng nước nóng đã đi qua.

Vì sao sử dụng cơ cấu truyền động từ?

Cơ cấu truyền động từ giúp truyền chuyển động từ buồng đo đến bộ đếm mà không yêu cầu một trục cơ khí xuyên trực tiếp qua toàn bộ cụm làm kín.

Về nguyên lý, thiết kế này giúp:

• Tách bộ đếm khỏi phần môi chất.
• Hỗ trợ bảo vệ mặt hiển thị.
• Hạn chế nước đi trực tiếp vào bộ đếm.
• Giúp người dùng đọc chỉ số thuận tiện hơn.
• Phù hợp với cấu hình đồng hồ nước cơ chuyên dụng.

Khả năng làm việc thực tế vẫn phụ thuộc vào chất lượng nước, nhiệt độ, lưu lượng, hướng lắp và tình trạng bảo trì.

3. Cấu tạo của đồng hồ nước nóng SANPO

Thân đồng hồ bằng gang

Thân gang là bộ phận chịu áp lực trực tiếp từ hệ thống đường ống và môi chất.

Vật liệu gang tạo kết cấu chắc chắn, phù hợp với đồng hồ kích thước DN65 và kiểu lắp nối bích. Bề mặt thân thường được phủ sơn bảo vệ, đồng thời màu đỏ giúp nhận biết dòng sản phẩm dùng cho nước nóng.

Thân gang không được mặc định phù hợp với nước biển, axit, kiềm hoặc hóa chất ăn mòn. Với các môi chất đặc biệt, cần kiểm tra lại khả năng tương thích vật liệu.

Bộ phận đo lưu lượng

Bộ phận đo được bố trí bên trong thân đồng hồ và tiếp nhận trực tiếp lực của dòng nước.

Khi lưu lượng tăng, bộ phận đo chuyển động nhanh hơn. Khi lưu lượng giảm, tốc độ chuyển động cũng giảm tương ứng.

Cát, cặn gỉ, xỉ hàn hoặc dị vật có thể ảnh hưởng đến hoạt động của bộ phận này. Vì vậy, đường ống cần được vệ sinh trước khi lắp.

Cơ cấu truyền động từ

Cơ cấu truyền động từ tiếp nhận chuyển động từ bộ phận đo và truyền đến bộ đếm phía trên.

Đây là bộ phận tạo nên cách gọi “đồng hồ từ nước nóng” trong ngành.

Bộ đếm cơ

Bộ đếm hiển thị tổng lượng nước đã đi qua dưới dạng dãy số.

Người vận hành có thể:

• Ghi nhận chỉ số đầu kỳ.
• Ghi nhận chỉ số cuối kỳ.
• Tính lượng nước sử dụng.
• Theo dõi biến động giữa các tháng.
• Phân bổ chi phí cho từng khu vực.

Mặt hiển thị và nắp bảo vệ

Mặt hiển thị được đặt phía trên thân đồng hồ, thuận tiện quan sát khi sản phẩm được lắp ngang.

Nắp bảo vệ giúp hạn chế bụi, nước và tác động trực tiếp lên mặt số. Sau khi đọc chỉ số, nên đóng nắp lại để bảo vệ bộ đếm.

Hai đầu nối mặt bích

Đồng hồ sử dụng hai mặt bích để kết nối với đường ống DN65.

Kết nối mặt bích giúp:

• Giữ thiết bị chắc chắn.
• Chịu lực tốt hơn trên đường ống lớn.
• Thuận tiện tháo thay.
• Dễ bố trí gioăng làm kín.
• Phù hợp với hệ thống nước nóng công trình.

Gioăng làm kín

Gioăng được bố trí giữa mặt bích đồng hồ và mặt bích đường ống.

Do hệ thống sử dụng nước nóng, gioăng phải đáp ứng đồng thời:

• Nhiệt độ làm việc.
• Áp suất PN10.
• Tính chất của môi chất.
• Thời gian vận hành.
• Yêu cầu chống rò rỉ.

Không nên tái sử dụng gioăng đã chai cứng, biến dạng hoặc nứt.

Bulông liên kết

Bulông giúp siết chặt hai mặt bích và tạo lực ép đều lên gioăng.

Bulông cần được siết đối xứng, đúng trình tự và không tạo lực lệch lên thân gang.

4. Ưu điểm nổi bật của đồng hồ nước nóng SANPO DN65

Được thiết kế cho hệ thống nước nóng

Ưu điểm quan trọng nhất của SANPO DN65 là được định hướng sử dụng cho nước nóng thay vì nước lạnh thông thường.

Theo catalog, sản phẩm làm việc ở nhiệt độ tối đa 90°C. Điều này phù hợp với nhiều hệ thống nước nóng trung tâm trong tòa nhà, khách sạn, bệnh viện và cơ sở dịch vụ.

Không nên vận hành vượt 90°C nếu thiết bị giao thực tế không có xác nhận khác từ nhà sản xuất hoặc nhà cung cấp.

Kích thước DN65 cho nhu cầu sử dụng lớn hơn

DN65 thường được cân nhắc khi:

• Đường ống hiện hữu là DN65.
• Hệ thống cấp nước nóng cho nhiều phòng.
• Có nhiều thiết bị sử dụng đồng thời.
• DN50 không đáp ứng yêu cầu lưu lượng.
• Cần đo tại tuyến nước nóng tổng hoặc tuyến nhánh lớn.

Việc chọn DN65 vẫn phải dựa trên lưu lượng thực tế, không chỉ dựa vào đường kính đường ống.

Thân gang chắc chắn

Thân gang phù hợp với đường ống kích thước lớn và có khả năng giữ ổn định kết cấu khi lắp bằng mặt bích.

Thiết bị phù hợp với hệ thống cố định, vận hành lâu dài và có bố trí giá đỡ đường ống phù hợp.

Kết nối mặt bích an toàn, dễ bảo trì

Kết nối mặt bích giúp thiết bị được cố định chắc chắn và thuận tiện tháo ra khi cần kiểm tra, hiệu chuẩn hoặc thay thế.

Đối với đường ống nước nóng, kiểu kết nối này cũng giúp kỹ thuật viên dễ kiểm tra tình trạng gioăng và độ kín của mối nối.

Hoạt động không cần nguồn điện

Đồng hồ dùng lực của dòng nước để vận hành nên không cần:

• Điện lưới.
• Pin.
• Tủ điều khiển.
• Dây cấp nguồn.
• Bảo trì hệ thống điện tử.

Sản phẩm phù hợp với những điểm đo chỉ cần đọc chỉ số trực tiếp tại hiện trường.

Bộ đếm dễ quan sát

Mặt hiển thị cơ giúp người quản lý ghi nhận tổng lượng nước theo tháng hoặc theo chu kỳ vận hành.

Cấp đo Class B

Catalog công bố sản phẩm có cấp đo Class B.

Độ chính xác thực tế phụ thuộc vào:

• Lưu lượng.
• Hướng lắp ngang.
• Nhiệt độ.
• Áp suất.
• Tình trạng đường ống.
• Chất lượng môi chất.
• Việc hiệu chuẩn nếu công trình yêu cầu.

Phù hợp quản lý chi phí nước nóng

Nước nóng thường gắn với cả chi phí nước và chi phí năng lượng gia nhiệt. Việc lắp đồng hồ riêng giúp đơn vị vận hành:

• Theo dõi lượng nước nóng tiêu thụ.
• So sánh giữa các khu vực.
• Phân bổ chi phí hợp lý hơn.
• Phát hiện mức sử dụng tăng bất thường.
• Đánh giá hiệu quả hệ thống nước nóng.
• Lập kế hoạch tiết kiệm nước và năng lượng.

5. Thông số kỹ thuật đồng hồ nước nóng SANPO DN65

Thông số	Giá trị
Tên sản phẩm	Đồng hồ từ nước nóng lắp ngang thân gang nối bích SANPO DN65
Thương hiệu	Bảo Tín – SANPO
Kích thước danh nghĩa	DN65
Đường ống tham khảo	Thường gọi phi 76
Loại đồng hồ	Đồng hồ nước cơ truyền động từ
Môi chất	Nước nóng
Hướng lắp đặt	Lắp ngang
Vật liệu thân	Gang
Kiểu kết nối	Mặt bích
Cấp đo	Class B
Nhiệt độ tối đa	90°C
Áp suất danh định	PN10
Nguồn điện	Không sử dụng
Đơn vị hiển thị	m³

6. Ứng dụng của đồng hồ nước nóng SANPO DN65

Hệ thống nước nóng trung tâm

SANPO DN65 có thể được lắp trên tuyến nước nóng tổng hoặc tuyến phân phối chính sau bộ gia nhiệt.

Thiết bị giúp ghi nhận lượng nước nóng đã cấp đến từng khu vực.

Khách sạn và khu nghỉ dưỡng

Sản phẩm phù hợp với đường nước nóng cấp cho:

• Khu phòng nghỉ.
• Phòng tắm.
• Khu spa.
• Nhà bếp.
• Khu giặt là.
• Từng tòa hoặc từng khối phòng.

DN65 thường phù hợp hơn DN50 khi tuyến ống cấp đồng thời cho nhiều điểm sử dụng.

Bệnh viện và cơ sở y tế

Đồng hồ có thể được sử dụng tại tuyến nước nóng phục vụ:

• Khu điều trị.
• Khu vệ sinh.
• Phòng tắm.
• Khu giặt sấy.
• Nhà bếp.
• Hệ thống vệ sinh thiết bị phù hợp.

Trường học và khu nội trú

Sản phẩm hỗ trợ quản lý nước nóng tại:

• Ký túc xá.
• Nhà tắm tập trung.
• Nhà ăn.
• Khu lưu trú.
• Từng khối nhà.

Nhà máy và cơ sở sản xuất

SANPO DN65 có thể được cân nhắc tại:

• Tuyến nước nóng vệ sinh thiết bị.
• Khu tắm công nhân.
• Nhà ăn.
• Hệ thống nước nóng phụ trợ.
• Một số công đoạn sản xuất phù hợp.

Không sử dụng cho hóa chất hoặc nước công nghệ đặc biệt khi chưa xác nhận vật liệu.

Hệ thống giặt là

Xưởng giặt, bệnh viện, khách sạn và khu nghỉ dưỡng có thể dùng đồng hồ để theo dõi lượng nước nóng cấp vào máy giặt hoặc khu xử lý vải.

Hệ thống năng lượng mặt trời và bơm nhiệt

Đồng hồ có thể được bố trí trên tuyến phân phối nước nóng từ:

• Hệ thống năng lượng mặt trời.
• Máy nước nóng bơm nhiệt.
• Bồn nước nóng trung tâm.
• Bộ trao đổi nhiệt.

Vị trí lắp phải nằm trong giới hạn nhiệt độ và áp suất cho phép.

7. Khi nào nên lựa chọn SANPO DN65?

Đồng hồ nước nóng SANPO DN65 phù hợp khi hệ thống có các điều kiện sau:

• Môi chất là nước nóng.
• Đường ống có kích thước DN65.
• Sử dụng kết nối mặt bích.
• Đồng hồ được bố trí trên đường ống ngang.
• Nhiệt độ không vượt 90°C.
• Áp suất không vượt PN10.
• Cần đọc tổng lượng nước trực tiếp.
• Không yêu cầu nguồn điện.
• Không yêu cầu truyền dữ liệu tự động.
• Cần đo tại tuyến tổng hoặc tuyến nhánh có lưu lượng tương đối lớn.
• Công trình ưu tiên thiết bị thân gang chắc chắn.

Khi nào nên cân nhắc kích thước DN65 thay cho DN50?

DN65 có thể được cân nhắc khi:

• Đường ống thực tế là DN65.
• Có nhiều thiết bị sử dụng nước nóng đồng thời.
• Lưu lượng vượt khả năng phù hợp của DN50.
• Tuyến ống cấp cho một tầng, một khối nhà hoặc một cụm phòng.
• Hệ thống cần hạn chế nguy cơ đồng hồ quá nhỏ gây tổn thất áp suất.

Khi nào không nên sử dụng SANPO DN65?

Không nên dùng sản phẩm cho:

• Hơi nước.
• Nước vượt 90°C.
• Áp suất vượt PN10.
• Nước thải chứa nhiều chất rắn.
• Hóa chất ăn mòn.
• Nước biển.
• Đường ống bắt buộc lắp đứng.
• Hệ thống cần tín hiệu Pulse, 4–20 mA hoặc RS485 nhưng sản phẩm chưa được xác nhận có cổng tín hiệu.
• Vị trí có lưu lượng quá thấp hoặc quá lớn so với phạm vi đo.

8. Hướng dẫn lắp đặt đồng hồ nước nóng SANPO DN65

Bước 1: Ngắt và làm nguội hệ thống

Bước 2: Kiểm tra sản phẩm

Bước 3: Vệ sinh đường ống

Bước 4: Kiểm tra chiều dài lắp đặt

Bước 5: Lắp đồng hồ theo phương ngang

Bước 6: Xác định chiều dòng chảy

Bước 7: Căn chỉnh hai mặt bích

Bước 8: Sử dụng gioăng chịu nhiệt

Bước 9: Siết bulông đối xứng

Bước 10: Bố trí giá đỡ

Bước 11: Mở nước từ từ

Bước 12: Kiểm tra sau khi gia nhiệt



Tìm hiểu thêm các dòng sản phẩm Đồng hồ nước SANPO – TẠI ĐÂY

Vì sao nên mua đồng hồ SANPO tại Minh Hòa Thành?

Minh Hòa Thành là đơn vị cung cấp đồng hồ nước, van công nghiệp và phụ kiện đường ống cho các hệ thống dân dụng, thương mại và công nghiệp. Khi mua đồng hồ SANPO tại Minh Hòa Thành, khách hàng được hỗ trợ kiểm tra model, thông số kỹ thuật, điều kiện lắp đặt và hồ sơ sản phẩm trước khi giao hàng.

Điểm quan trọng nhất khi mua đồng hồ SANPO là cần xác nhận đúng thông số trên tem sản phẩm trước khi giao hàng. Khách hàng nên gửi hình ảnh đường ống, yêu cầu nhiệt độ, áp suất, mặt bích và hồ sơ cần thiết để Minh Hòa Thành kiểm tra, tư vấn và cung cấp đúng sản phẩm theo nhu cầu sử dụng thực tế.

Liên hệ Minh Hòa Thành để được kiểm tra nhiệt độ, áp suất, mặt bích và nhận báo giá đồng hồ nước nóng SANPO DN65 phù hợp với hệ thống.
