Đồng hồ TỪ nước NÓNG lắp ngang thân gang nối bích SANPO DN50 I Minh Hoà Thành

Đồng hồ từ nước nóng SANPO DN50 L200 là gì?

Đồng hồ từ nước nóng SANPO DN50 là thiết bị cơ học dùng để đo và ghi nhận tổng thể tích nước nóng đã đi qua đường ống. Kết quả được hiển thị trực tiếp trên dãy số của mặt đồng hồ theo đơn vị mét khối.

Trong cách gọi của ngành nước, “đồng hồ từ” thường chỉ dòng đồng hồ cơ sử dụng cơ cấu truyền động từ để truyền chuyển động từ bộ phận đo đến bộ đếm. Thiết bị vẫn hoạt động nhờ lực của dòng nước và không cần cấp điện.

Đồng hồ từ nước nóng không phải đồng hồ điện từ. Hai sản phẩm có nguyên lý và cấu tạo khác nhau:

• Đồng hồ từ cơ học: hoạt động bằng dòng nước, đọc chỉ số trực tiếp, không cần nguồn điện.
• Đồng hồ điện từ: sử dụng cảm ứng điện từ, cần nguồn cấp và bộ xử lý điện tử.

Với kích thước DN50, SANPO 50E được sử dụng cho đường ống có lưu lượng lớn hơn các dòng dân dụng DN15–DN40 và phù hợp với các hệ thống nước nóng quy mô vừa.

Nguyên lý hoạt động của đồng hồ nước nóng SANPO

Khi nước nóng đi vào thân đồng hồ, dòng nước tác động lên bộ phận đo bên trong. Chuyển động của bộ phận đo được truyền đến bộ đếm thông qua cơ cấu truyền động từ.

Quá trình hoạt động có thể được mô tả như sau:

1. Nước nóng đi vào đồng hồ theo đúng chiều dòng chảy.
2. Dòng nước làm bộ phận đo bên trong chuyển động.
3. Cơ cấu truyền động từ truyền chuyển động đến bộ đếm.
4. Dãy số trên mặt đồng hồ thay đổi theo lượng nước đã đi qua.
5. Kim phụ hỗ trợ theo dõi lượng nước nhỏ hơn.

Đồng hồ ghi nhận tổng thể tích nước, không trực tiếp điều chỉnh nhiệt độ, áp suất hoặc lưu lượng của hệ thống.

Cấu tạo của đồng hồ nước nóng SANPO 50E DN50

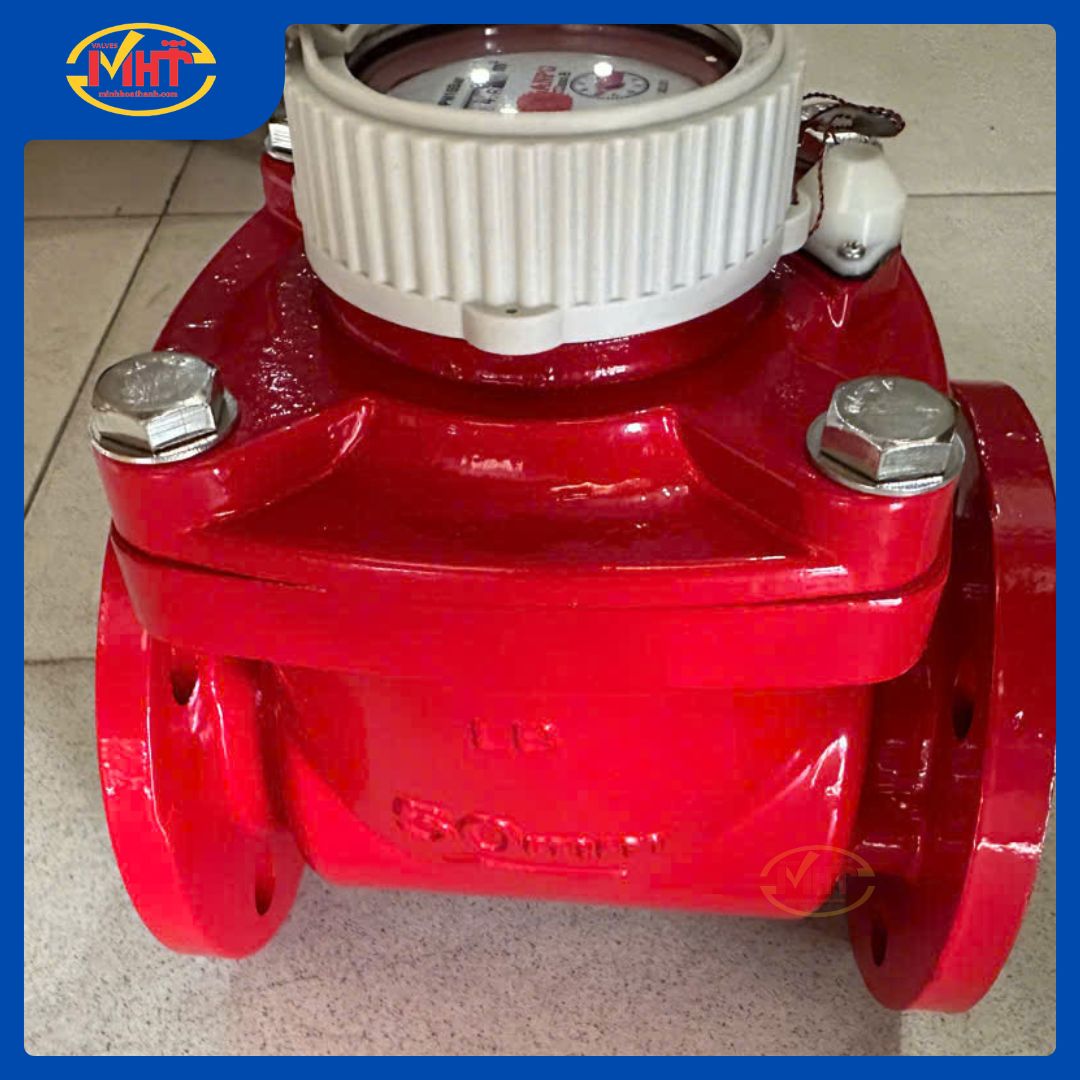

Thân đồng hồ bằng gang

Thân gang là bộ phận chịu áp lực trực tiếp từ đường ống và môi chất. Thiết kế thân lớn, chắc chắn, phù hợp với đường ống DN50 và kiểu kết nối mặt bích.

Bề mặt thân được sơn màu đỏ, giúp nhận diện đây là dòng đồng hồ dành cho nước nóng và hỗ trợ bảo vệ bề mặt gang trong điều kiện sử dụng phù hợp.

Hai đầu kết nối mặt bích

Đồng hồ được lắp vào đường ống bằng hai mặt bích. Kết nối này phù hợp với đường ống kích thước lớn và giúp thiết bị được cố định chắc chắn hơn so với kết nối ren.

Khi đặt hàng cần kiểm tra:

• Áp suất danh định của mặt bích.
• Đường kính ngoài của bích.
• Số lượng lỗ bulông.
• Khoảng cách tâm lỗ.
• Đường kính lỗ.
• Chiều dài mặt đối mặt.
• Loại gioăng sử dụng.

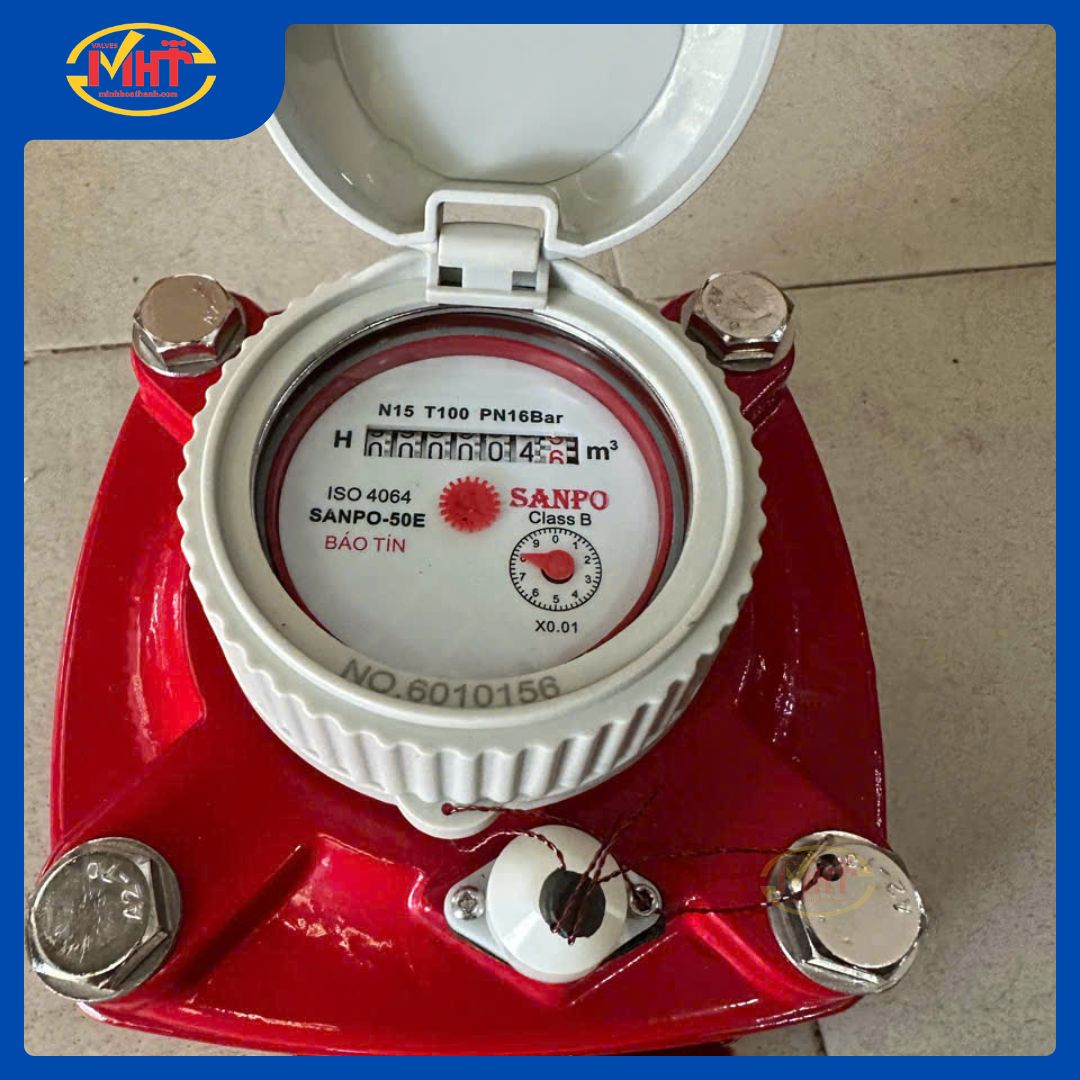

Bộ đếm cơ

Mặt hiển thị gồm dãy số chính và kim phụ. Dãy số chính dùng để ghi nhận tổng lượng nước đã đi qua theo mét khối.

Bộ đếm được bố trí phía trên thân đồng hồ, giúp người vận hành quan sát trực tiếp mà không cần thiết bị đọc chuyên dụng.

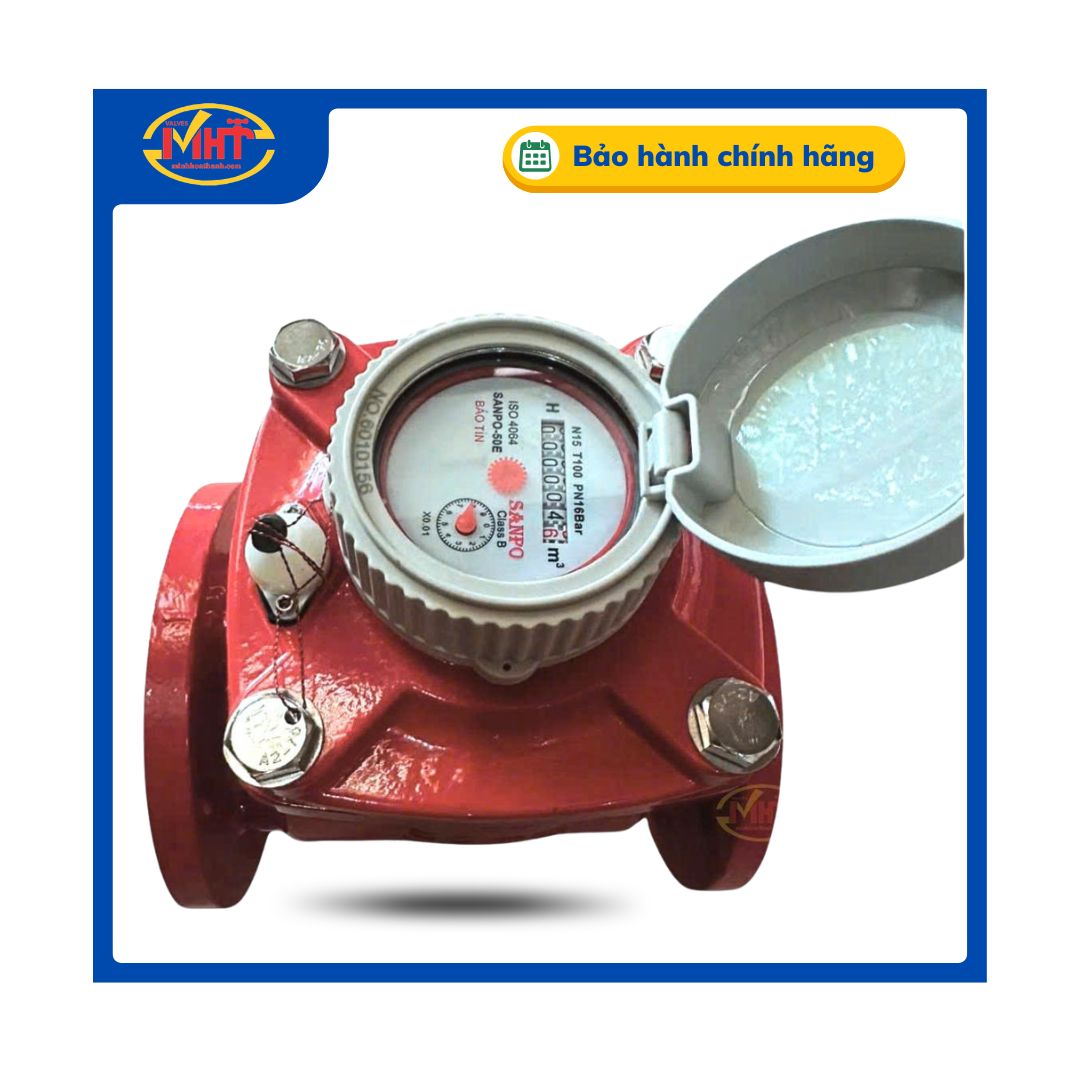

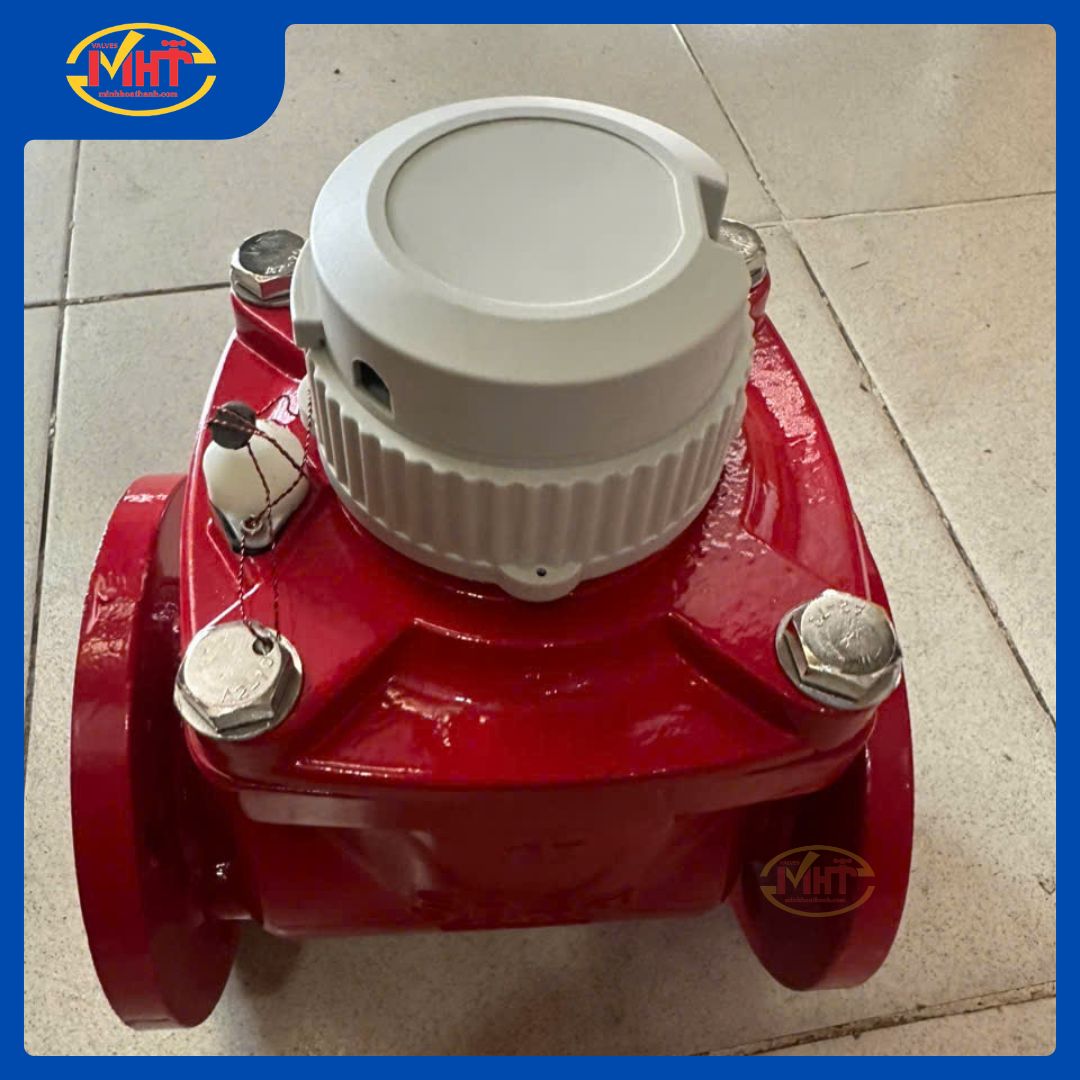

Nắp bảo vệ mặt số

Nắp màu trắng giúp hạn chế bụi, nước và tác động trực tiếp lên mặt hiển thị. Sau khi đọc số, người sử dụng nên đóng nắp để bảo vệ mặt đồng hồ.

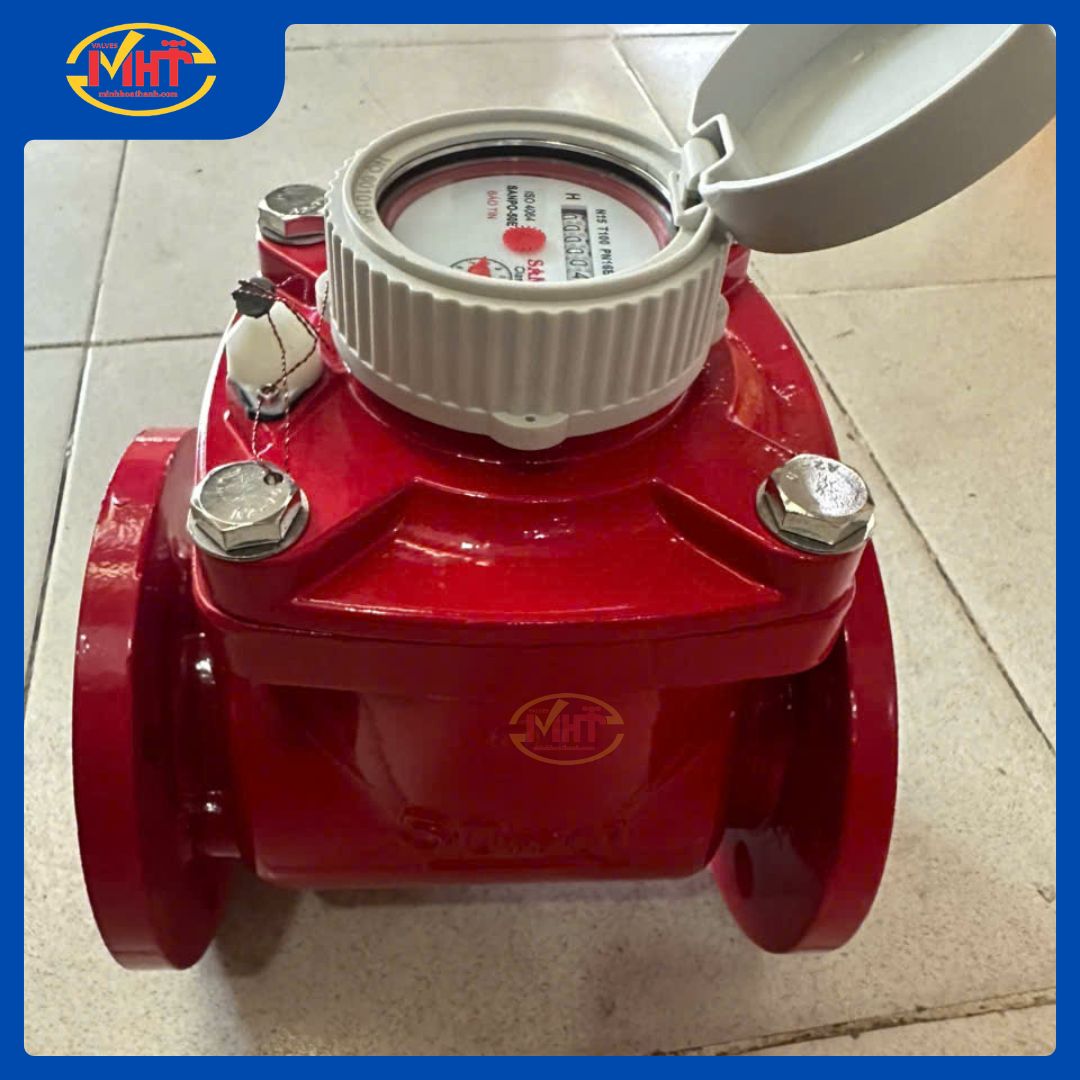

Dây niêm phong

Hình ảnh thực tế cho thấy cụm điều chỉnh và mặt hiển thị có dây niêm phong. Người sử dụng không nên tự tháo dây hoặc mở bộ đếm, đặc biệt khi đồng hồ được dùng cho nghiệm thu, phân bổ chi phí hoặc thanh toán.

Bulông liên kết thân

Phần thân trên được cố định bằng các bulông lớn. Không tự ý tháo các bulông này khi đường ống còn nước nóng hoặc đang chịu áp lực.

Ưu điểm nổi bật của đồng hồ nước nóng SANPO DN50

Được thiết kế cho môi trường nước nóng

Khác với đồng hồ nước lạnh, SANPO 50E được định hướng cho hệ thống có nhiệt độ cao hơn điều kiện nước sinh hoạt thông thường.

Cấu hình bảng sản phẩm cho phép sử dụng đến 90°C. Điều kiện thực tế phải nằm trong giới hạn ghi trên tem và báo giá của sản phẩm được giao.

Thân gang chắc chắn

Thân gang phù hợp với đường ống DN50 và các hệ thống có kết nối mặt bích. Kết cấu thân giúp thiết bị ổn định khi lắp trên tuyến ống nước nóng quy mô vừa.

Kết nối mặt bích

Mặt bích giúp:

• Cố định thiết bị chắc chắn.
• Thuận tiện tháo thay khi bảo trì.
• Phù hợp với đường ống DN50.
• Hạn chế xê dịch tại vị trí lắp.
• Dễ kiểm tra độ kín của mối nối.

Không cần nguồn điện

Đồng hồ hoạt động bằng lực của dòng nước nên không cần:

• Nguồn điện.
• Pin.
• Tủ điều khiển.
• Dây tín hiệu đối với cấu hình cơ tiêu chuẩn.

Thiết bị phù hợp với các điểm đo chỉ cần ghi nhận chỉ số trực tiếp tại chỗ.

Mặt số dễ quan sát

Dãy số chính và kim phụ giúp người vận hành ghi nhận cả tổng lượng nước và phần thể tích nhỏ hơn.

Lắp đặt gọn trên đường ống ngang

Chiều dài L200 giúp người thiết kế xác định trước khoảng cách cần chừa giữa hai mặt bích.

Phù hợp quản lý lượng nước nóng

Việc lắp đồng hồ riêng giúp đơn vị vận hành:

• Ghi nhận lượng nước nóng tiêu thụ.
• So sánh mức sử dụng giữa các kỳ.
• Phân bổ chi phí theo từng khu vực.
• Phát hiện mức tiêu thụ tăng bất thường.
• Đánh giá hiệu quả vận hành hệ thống nước nóng.

Thông số kỹ thuật đồng hồ nước nóng SANPO DN50

Thuộc tính	Thông tin
Tên sản phẩm	Đồng hồ từ nước nóng SANPO 50E DN50
Thương hiệu	Bảo Tín – SANPO
Model	SANPO-50E
Loại đồng hồ	Đồng hồ nước cơ truyền động từ
Môi chất	Nước nóng
Kích thước danh nghĩa	DN50
Đường ống tham khảo	Thường gọi phi 60
Vật liệu thân	Gang
Kiểu kết nối	Mặt bích
Hướng lắp	Lắp ngang
Cấp chính xác	Class B
Nhiệt độ theo bảng sản phẩm	Tối đa 90°C
Áp suất theo bảng sản phẩm	PN10
Chiều dài thân	L200 mm
Đơn vị hiển thị	m³
Độ chia kim phụ	x0,01 m³
Tiêu chuẩn thể hiện trên mặt số	ISO 4064

Ứng dụng của đồng hồ nước nóng SANPO 50E DN50

Hệ thống nước nóng trung tâm

Sản phẩm có thể được lắp tại tuyến nước nóng sau bình gia nhiệt hoặc bộ trao đổi nhiệt để ghi nhận tổng lượng nước cấp đến khu vực sử dụng.

Khách sạn và khu nghỉ dưỡng

Đồng hồ giúp theo dõi lượng nước nóng cấp cho:

• Khu phòng nghỉ.
• Khu giặt là.
• Nhà bếp.
• Phòng tắm.
• Khu spa.
• Từng khối nhà riêng biệt.

Bệnh viện và cơ sở y tế

Thiết bị có thể được sử dụng tại tuyến nước nóng cấp cho khu điều trị, khu vệ sinh, nhà bếp hoặc khu giặt sấy khi điều kiện nhiệt độ và áp suất phù hợp.

Trường học và khu nội trú

Đồng hồ hỗ trợ quản lý lượng nước nóng tại nhà ăn, khu ký túc xá, phòng tắm hoặc từng tòa nhà.

Nhà máy và cơ sở sản xuất

Sản phẩm có thể được cân nhắc cho:

• Nước nóng vệ sinh thiết bị.
• Tuyến nước nóng phục vụ sản xuất.
• Khu nhà ăn.
• Khu tắm công nhân.
• Hệ thống nước nóng phụ trợ.

Không sử dụng cho hóa chất hoặc môi chất công nghiệp khi chưa kiểm tra tính tương thích.

Hệ thống giặt là

Các xưởng giặt, khách sạn và bệnh viện có thể sử dụng đồng hồ để theo dõi lượng nước nóng cấp vào khu giặt.

Khi nào nên lựa chọn SANPO 50E DN50?

Sản phẩm phù hợp khi hệ thống:

• Sử dụng nước nóng.
• Có đường ống DN50.
• Sử dụng kết nối mặt bích.
• Đồng hồ được lắp theo phương ngang.
• Nhiệt độ không vượt giới hạn được xác nhận.
• Áp suất không vượt thông số của thiết bị giao thực tế.
• Chỉ cần đọc chỉ số trực tiếp tại chỗ.
• Không yêu cầu truyền dữ liệu tự động.
• Cần thân gang chắc chắn.
• Có khoảng lắp đặt L200.

Hướng dẫn lắp đặt đồng hồ nước nóng SANPO DN50

Ngắt và làm nguội hệ thống

Trước khi thi công, cần:

• Khóa van.
• Xả áp.
• Chờ đường ống giảm nhiệt.
• Xác nhận không còn nước nóng chảy qua vị trí lắp.

Không tháo đồng hồ khi đường ống còn nóng hoặc đang chịu áp lực.

Vệ sinh đường ống

Loại bỏ cát, cặn gỉ, xỉ hàn, mảnh gioăng và dị vật trước khi lắp.

Nếu nguồn nước có nhiều cặn, nên cân nhắc bố trí lọc phù hợp ở phía trước.

Lắp đúng phương ngang

Thân đồng hồ cần nằm trên tuyến ống ngang, mặt hiển thị hướng lên trên.

Không lắp nghiêng, úp mặt hoặc chuyển sang đường ống đứng khi chưa có xác nhận kỹ thuật.

Lắp đúng chiều dòng chảy

Mũi tên trên thân đồng hồ phải cùng chiều với hướng nước đi qua đường ống.

Căn chỉnh hai mặt bích

Hai mặt bích phải đồng tâm và song song. Không sử dụng thân đồng hồ để kéo hoặc ép hai đoạn ống bị lệch.

Sử dụng gioăng chịu nhiệt phù hợp

Gioăng tại mặt bích phải đáp ứng nhiệt độ và áp suất của hệ thống nước nóng.

Không tái sử dụng gioăng đã chai cứng, biến dạng hoặc nứt.

Siết bulông đối xứng

Siết bulông theo đường chéo và tăng lực từ từ để gioăng được ép đều.

Không siết lệch một phía vì có thể gây rò rỉ hoặc tạo ứng suất lên thân gang.

Bố trí giá đỡ đường ống

Không để toàn bộ trọng lượng và lực rung của đường ống tác động lên đồng hồ.

Mở nước từ từ

Sau khi hoàn tất:

1. Mở van chậm.
2. Để nước điền đầy thân đồng hồ.
3. Xả khí khỏi đường ống.
4. Kiểm tra rò rỉ tại mặt bích.
5. Quan sát bộ đếm.
6. Ghi lại chỉ số ban đầu.

Vì sao nên mua đồng hồ SANPO tại Minh Hòa Thành?

Minh Hòa Thành là đơn vị cung cấp đồng hồ nước, van công nghiệp và phụ kiện đường ống cho các hệ thống dân dụng, thương mại và công nghiệp. Khi mua đồng hồ SANPO tại Minh Hòa Thành, khách hàng được hỗ trợ kiểm tra model, thông số kỹ thuật, điều kiện lắp đặt và hồ sơ sản phẩm trước khi giao hàng.

Điểm quan trọng nhất khi mua đồng hồ SANPO là cần xác nhận đúng thông số trên tem sản phẩm trước khi giao hàng. Khách hàng nên gửi hình ảnh đường ống, yêu cầu nhiệt độ, áp suất, mặt bích và hồ sơ cần thiết để Minh Hòa Thành kiểm tra, tư vấn và cung cấp đúng sản phẩm theo nhu cầu sử dụng thực tế.

Liên hệ Minh Hòa Thành để được đối chiếu nhiệt độ, áp suất, mặt bích và nhận báo giá đồng hồ từ nước nóng thân gang nối bích SANPO DN50 phù hợp với hệ thống.
