Đồng hồ cơ có cổng xung KOMAX DN65 thân gang nối bích PN16 I Minh Hoà Thành

Đồng hồ cơ có cổng xung KOMAX DN65 là gì?

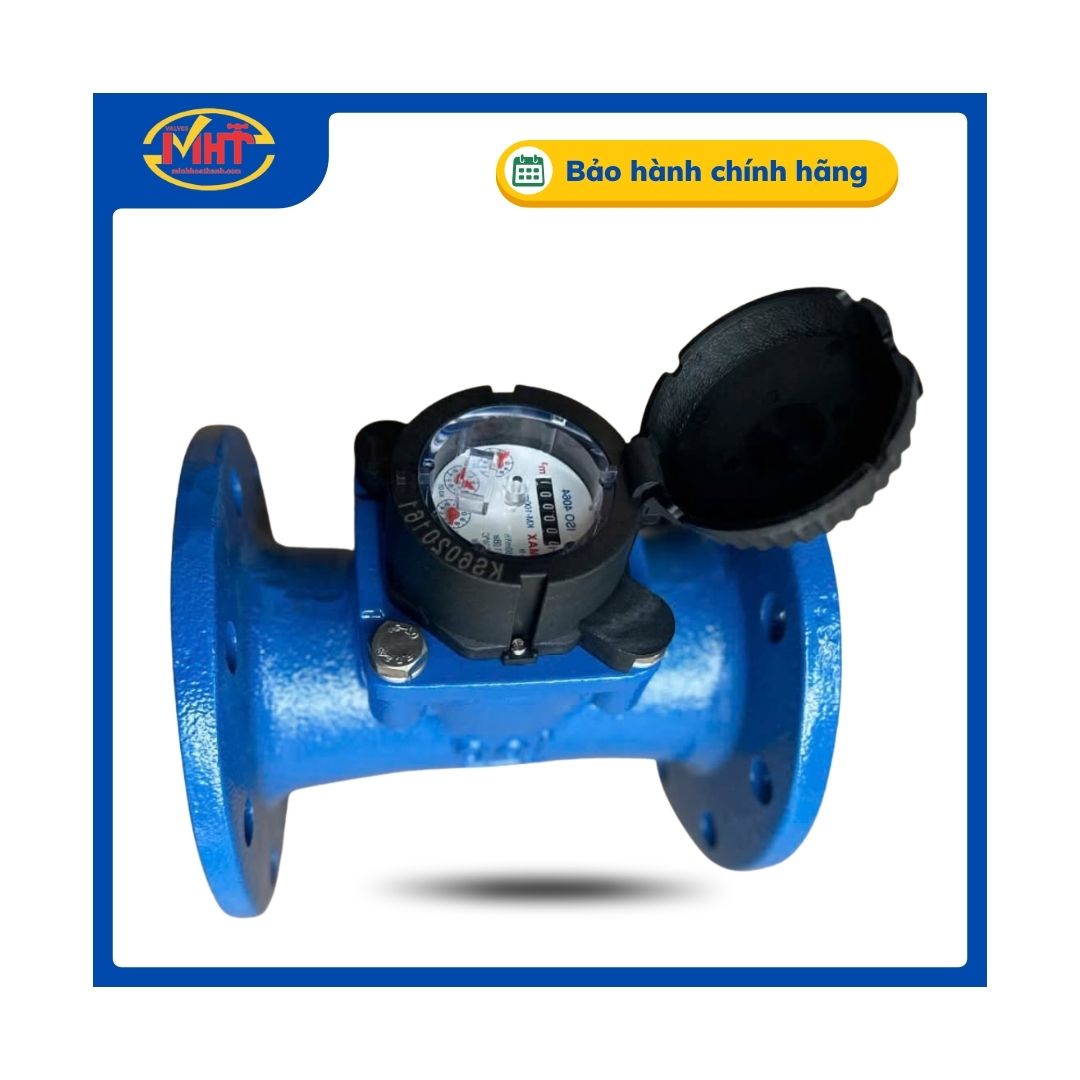

Đồng hồ cơ có cổng xung thân gang nối bích KOMAX DN65 là dòng đồng hồ nước cơ dạng turbine, dùng để đo lưu lượng nước sạch trên hệ thống đường ống DN65. Sản phẩm có thân bằng gang, kết nối mặt bích, cấp chính xác Class B, áp suất làm việc PN16 và nhiệt độ làm việc tối đa 50°C.

Điểm nổi bật của sản phẩm là khả năng xuất tín hiệu xung, giúp đồng hồ không chỉ hiển thị chỉ số nước trực tiếp trên mặt số mà còn có thể kết nối với bộ hiển thị từ xa, bộ đếm, converter, PLC hoặc hệ thống giám sát lưu lượng trung tâm.

Theo catalogue KOMAX/WPD, dòng sản phẩm thuộc nhóm WPD series Turbine Water Meters, có các phiên bản đồng hồ nước, đồng hồ nước nóng, bộ chỉ thị từ xa và converter phục vụ nhu cầu đo – truyền tín hiệu – giám sát lưu lượng.

Vì sao nên chọn đồng hồ KOMAX DN65 có cổng xung?

Trong các hệ thống cấp nước cho nhà máy, tòa nhà, khu dân cư hoặc khu công nghiệp, việc đọc chỉ số nước thủ công đôi khi gây bất tiện. Đồng hồ có thể được lắp trong phòng kỹ thuật, hầm bơm, tuyến ống tổng hoặc khu vực khó tiếp cận. Nếu chỉ dùng đồng hồ cơ thông thường, người vận hành phải đến tận nơi để ghi nhận chỉ số.

Đồng hồ nước KOMAX DN65 cổng xung giúp giải quyết vấn đề này bằng cách kết hợp hai chức năng trong cùng một thiết bị:

Một là đo cơ học trực tiếp, giúp người dùng đọc chỉ số tại mặt đồng hồ.

Hai là xuất tín hiệu xung, giúp truyền dữ liệu lưu lượng về thiết bị bên ngoài để phục vụ giám sát, thống kê hoặc quản lý hệ thống nước.

Vì vậy, sản phẩm phù hợp với các công trình cần vừa đảm bảo độ bền của đồng hồ cơ, vừa có khả năng kết nối tín hiệu cho hệ thống vận hành hiện đại.

Thông số kỹ thuật đồng hồ cơ có cổng xung KOMAX DN65

Thông số	Chi tiết
Tên sản phẩm	Đồng hồ cơ có cổng xung thân gang nối bích KOMAX DN65
Thương hiệu	KOMAX
Model catalogue	WPD-65
Kích cỡ	DN65
Kiểu đồng hồ	Đồng hồ nước cơ dạng turbine
Vật liệu thân	Gang / Cast Iron
Cấp chính xác	Class B
Nhiệt độ làm việc	Max 50°C
Áp suất làm việc	PN16
Kiểu kết nối	Mặt bích / Flange
Chiều dài lắp đặt theo catalogue	L200
Chiều cao theo catalogue	H223
Tín hiệu xung	Reed S/W Pulse
Đơn vị xung theo catalogue dòng WPD	100 L/pulse
Q4 – Lưu lượng quá tải	79 m³/h
Q3 – Lưu lượng lớn nhất ±2%	63 m³/h
Q2 – Lưu lượng chuyển tiếp ±2%	1.60 m³/h
Q1 – Lưu lượng nhỏ nhất ±5%	1.00 m³/h
Lưu lượng khởi động	0.2 m³/h
Trọng lượng tham khảo	10 kg

Cấu tạo của đồng hồ nước KOMAX DN65 cổng xung

Đồng hồ KOMAX DN65 có cổng xung được thiết kế theo dạng đồng hồ nước cơ nối bích, phù hợp cho các tuyến ống nước sạch có lưu lượng trung bình đến lớn. Cấu tạo cơ bản gồm các bộ phận chính sau:

1. Thân đồng hồ bằng gang

Thân đồng hồ được làm từ gang, giúp sản phẩm có độ cứng tốt, phù hợp với môi trường lắp đặt trong hệ thống đường ống cấp nước. Vật liệu gang thường được sử dụng cho các dòng đồng hồ nước nối bích, đặc biệt ở các kích cỡ từ DN50 trở lên.

2. Hai đầu nối bích

Sản phẩm sử dụng kết nối mặt bích, giúp việc lắp đặt chắc chắn hơn so với kiểu nối ren ở các size nhỏ. Kết nối bích phù hợp cho hệ thống đường ống DN65 trong nhà máy, công trình, khu dân cư hoặc tuyến ống cấp nước tổng.

3. Bộ đo turbine

Bên trong thân đồng hồ có bộ phận turbine. Khi dòng nước đi qua, turbine quay theo tốc độ dòng chảy. Chuyển động này được truyền đến bộ đếm cơ để ghi nhận tổng lượng nước đi qua đồng hồ.

4. Mặt hiển thị cơ học

Mặt số cơ học cho phép đọc trực tiếp chỉ số m³ tại vị trí lắp đặt. Đây là ưu điểm của dòng đồng hồ cơ: dễ quan sát, không phụ thuộc hoàn toàn vào nguồn điện và phù hợp với nhiều môi trường vận hành.

5. Bộ phát tín hiệu xung

Phiên bản cổng xung được tích hợp bộ phát tín hiệu, cho phép xuất tín hiệu lưu lượng ra thiết bị bên ngoài. Theo catalogue, tín hiệu sử dụng dạng Reed S/W Pulse, dùng cho bộ chỉ thị từ xa hoặc converter.

6. Nắp bảo vệ mặt đồng hồ

Nắp bảo vệ giúp hạn chế bụi bẩn, va chạm và tác động từ môi trường bên ngoài lên mặt hiển thị, giúp việc đọc số và bảo vệ mặt đồng hồ tốt hơn trong quá trình sử dụng.

Nguyên lý hoạt động của đồng hồ KOMAX DN65 có cổng xung

Đồng hồ hoạt động dựa trên nguyên lý turbine. Khi nước chảy qua thân đồng hồ, lực dòng chảy tác động làm turbine quay. Tốc độ quay của turbine tỷ lệ với lưu lượng nước đi qua đường ống.

Bộ truyền động bên trong đồng hồ sẽ chuyển chuyển động quay này thành chỉ số hiển thị trên mặt số. Đồng thời, bộ phát xung tạo tín hiệu tương ứng với lưu lượng nước và truyền tín hiệu ra ngoài qua dây/cổng xung.

Với dòng WPD, catalogue thể hiện đơn vị xung là 100 L/pulse. Thông số này giúp thiết bị nhận tín hiệu có thể quy đổi số xung thành lưu lượng nước, phục vụ việc hiển thị, ghi nhận hoặc truyền dữ liệu về hệ thống điều khiển.

Cổng xung trên đồng hồ KOMAX DN65 dùng để làm gì?

Cổng xung là bộ phận giúp đồng hồ nước truyền tín hiệu lưu lượng ra thiết bị bên ngoài. Đây là tính năng quan trọng trong các hệ thống cần giám sát nước từ xa hoặc quản lý lưu lượng tập trung.

Cổng xung trên đồng hồ KOMAX DN65 có thể được dùng để:

• Kết nối với bộ hiển thị từ xa.
• Kết nối với bộ đếm lưu lượng.
• Đưa tín hiệu về tủ điều khiển.
• Kết nối với PLC hoặc hệ thống BMS.
• Theo dõi sản lượng nước trong nhà máy.
• Ghi nhận dữ liệu vận hành theo thời gian.
• Hỗ trợ kiểm soát thất thoát nước.
• Phục vụ quản lý lưu lượng trong tòa nhà, khu công nghiệp hoặc hệ thống cấp nước tổng.

Bộ converter có thể nhận tín hiệu Reed S/W Pulse và xuất tín hiệu 4–20mA DC hoặc tiếp điểm không điện áp, phù hợp với các hệ thống cần chuyển đổi tín hiệu để phục vụ điều khiển hoặc giám sát.

Ưu điểm nổi bật của đồng hồ cơ có cổng xung KOMAX DN65

1. Vừa đọc số trực tiếp, vừa truyền tín hiệu xung

Đồng hồ vẫn giữ ưu điểm của đồng hồ cơ truyền thống là có thể đọc số trực tiếp tại mặt đồng hồ. Đồng thời, cổng xung giúp truyền tín hiệu ra ngoài, phù hợp với các hệ thống cần quản lý lưu lượng từ xa.

2. Thân gang chắc chắn

Thân đồng hồ bằng gang giúp sản phẩm có độ bền cơ học tốt, phù hợp với hệ thống đường ống cấp nước trong công trình, nhà máy và khu dân cư.

3. Kết nối bích ổn định

Kiểu kết nối mặt bích giúp đồng hồ DN65 được lắp đặt chắc chắn, phù hợp với tuyến ống có lưu lượng lớn hơn so với các size ren nhỏ.

4. Áp suất PN16, nhiệt độ Max 50°C

Sản phẩm đáp ứng tốt các hệ thống nước sạch thông dụng với áp suất làm việc PN16 và nhiệt độ tối đa 50°C.

5. Phù hợp hệ thống cần giám sát lưu lượng

Với tín hiệu xung Reed S/W Pulse, đồng hồ có thể kết nối với bộ hiển thị từ xa, converter hoặc hệ thống giám sát trung tâm. Đây là lợi thế quan trọng đối với doanh nghiệp cần quản lý lượng nước tiêu thụ chính xác hơn.

6. Size DN65 phù hợp nhiều công trình

DN65 là kích cỡ thường được sử dụng cho đường ống cấp nước nhánh lớn, tuyến cấp nước cho nhà xưởng, tòa nhà, trạm bơm hoặc các khu vực có nhu cầu lưu lượng cao hơn DN50 nhưng chưa cần đến DN80 hoặc DN100.

Ứng dụng của đồng hồ KOMAX DN65 cổng xung

Đồng hồ cơ có cổng xung thân gang nối bích KOMAX DN65 phù hợp với nhiều hệ thống nước sạch và công trình cần đo lưu lượng:

• Hệ thống cấp nước sạch cho nhà máy.
• Đường ống cấp nước trong khu công nghiệp.
• Tòa nhà, chung cư, trung tâm thương mại.
• Trạm bơm cấp nước.
• Hệ thống nước kỹ thuật trong công trình.
• Đường ống tổng hoặc đường ống nhánh DN65.
• Hệ thống cần truyền tín hiệu lưu lượng về tủ điện.
• Hệ thống BMS, PLC hoặc bộ đếm lưu lượng.
• Công trình cần quản lý sản lượng nước từ xa.
• Khu dân cư, trường học, bệnh viện, nhà xưởng.

Minh Hòa Thành cung cấp đồng hồ cơ có cổng xung KOMAX DN65

Minh Hòa Thành cung cấp đồng hồ cơ có cổng xung thân gang nối bích KOMAX DN65 cho các công trình cấp nước sạch, nhà máy, tòa nhà, khu công nghiệp, nhà thầu cơ điện và đơn vị thi công hệ thống đường ống.

Đồng hồ cơ có cổng xung thân gang nối bích KOMAX DN65 là lựa chọn phù hợp cho các hệ thống nước sạch cần vừa đo lưu lượng tại chỗ, vừa truyền tín hiệu ra thiết bị giám sát. Với thiết kế thân gang chắc chắn, kết nối bích ổn định, Class B, PN16, Max 50°C và khả năng xuất tín hiệu Reed S/W Pulse, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhà máy, tòa nhà, khu công nghiệp và các công trình cấp nước.

Liên hệ Minh Hòa Thành để được tư vấn chi tiết, báo giá đồng hồ nước KOMAX DN65 cổng xung và hỗ trợ lựa chọn giải pháp phù hợp với hệ thống thực tế.
