Đồng hồ cơ có cổng xung KOMAX DN50 thân gang nối bích PN16 I Minh Hoà Thành

Đồng hồ CƠ CÓ CỔNG XUNG KOMAX DN50 là gì?

Đồng hồ CƠ CÓ CỔNG XUNG thân GANG nối bích KOMAX DN50 là dòng đồng hồ nước cơ dạng turbine, dùng để đo lưu lượng nước sạch trên đường ống DN50. Sản phẩm có thân bằng gang, kết nối mặt bích, cấp chính xác Class B, áp suất làm việc PN16 và nhiệt độ làm việc tối đa 50°C.

Điểm nổi bật của sản phẩm nằm ở khả năng tích hợp cổng xung, cho phép đồng hồ vừa hiển thị chỉ số nước trực tiếp trên mặt số, vừa có thể xuất tín hiệu xung ra thiết bị bên ngoài như bộ đếm, bộ hiển thị từ xa, converter, PLC hoặc hệ thống giám sát lưu lượng.

Đây là lựa chọn phù hợp cho các công trình cần quản lý nước chính xác hơn so với việc chỉ đọc số thủ công tại hiện trường.

Vì sao nên chọn đồng hồ nước KOMAX DN50 có cổng xung?

Trong nhiều hệ thống cấp nước, việc đọc đồng hồ bằng mắt thường có thể gây bất tiện, nhất là khi đồng hồ được lắp trong phòng kỹ thuật, hầm bơm, khu vực khó tiếp cận hoặc hệ thống có nhiều điểm đo. Nếu không có giải pháp truyền tín hiệu, doanh nghiệp sẽ khó theo dõi lưu lượng nước liên tục, khó kiểm soát thất thoát và khó tích hợp dữ liệu vào hệ thống quản lý.

Đồng hồ nước KOMAX DN50 cổng xung giúp giải quyết vấn đề này bằng cách kết hợp giữa cơ chế đo cơ học bền bỉ và tín hiệu xung phục vụ giám sát từ xa. Nhờ đó, người vận hành có thể đọc chỉ số trực tiếp tại đồng hồ, đồng thời đưa tín hiệu về thiết bị quản lý trung tâm khi cần.

Thông số kỹ thuật đồng hồ CƠ CÓ CỔNG XUNG KOMAX DN50

Thông số	Chi tiết
Tên sản phẩm	Đồng hồ CƠ CÓ CỔNG XUNG thân GANG nối bích KOMAX DN50
Thương hiệu	KOMAX
Model catalogue	WPD-50
Kích cỡ	DN50
Kiểu đồng hồ	Đồng hồ nước cơ dạng turbine
Vật liệu thân	Gang / Cast Iron
Cấp chính xác	Class B
Nhiệt độ làm việc	Max 50°C
Áp suất làm việc	PN16
Kiểu kết nối	Mặt bích / Flange
Chiều dài lắp đặt	L200
Tín hiệu xung	Reed S/W Pulse
Đơn vị xung theo catalogue	100 L/pulse
Q4 – Lưu lượng quá tải	79 m³/h
Q3 – Lưu lượng lớn nhất ±2%	63 m³/h
Q2 – Lưu lượng chuyển tiếp ±2%	2.02 m³/h
Q1 – Lưu lượng nhỏ nhất ±5%	1.26 m³/h
Lưu lượng khởi động	0.2 m³/h
Trọng lượng tham khảo	8 kg

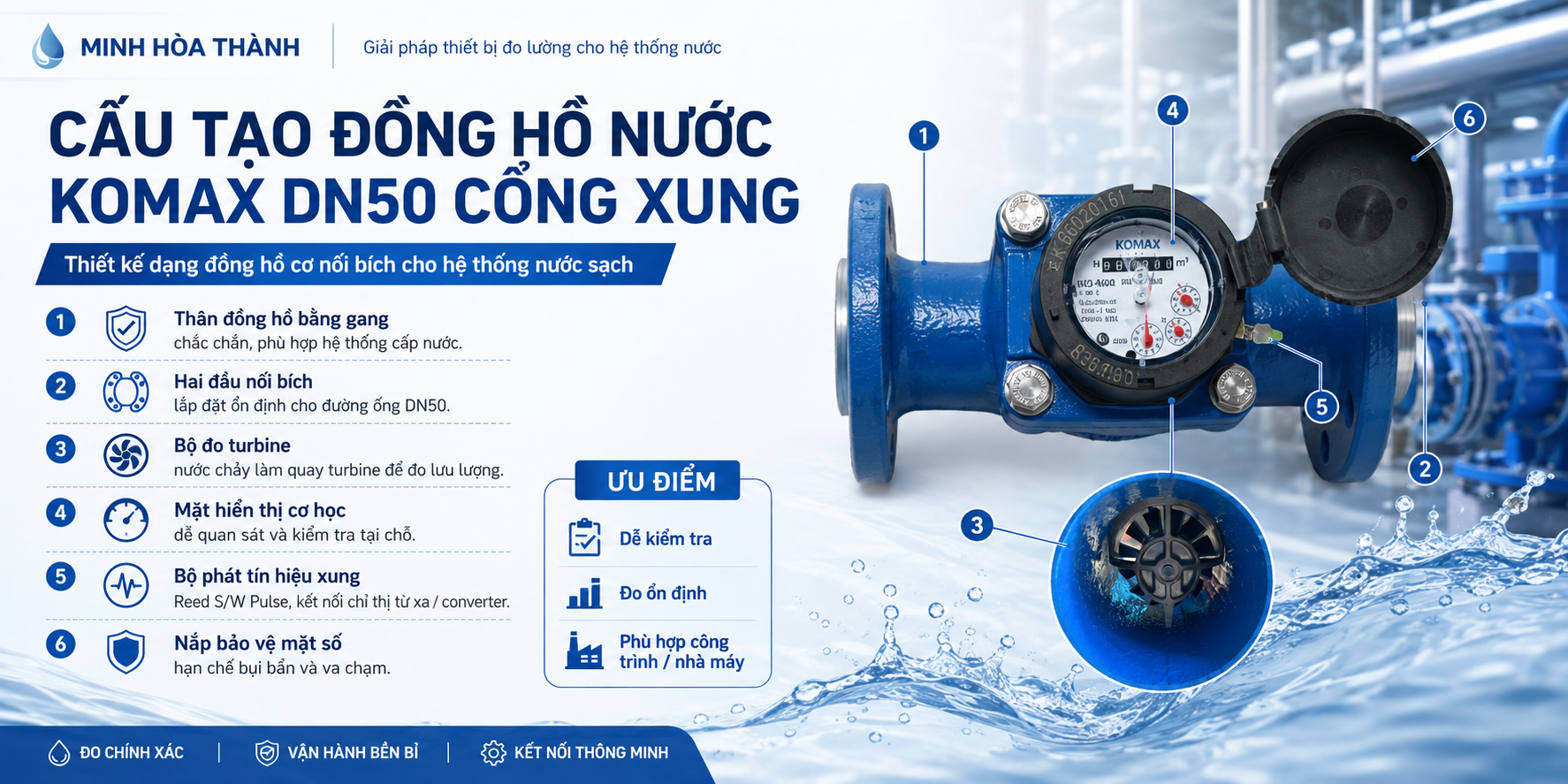

Cấu tạo của đồng hồ nước KOMAX DN50 cổng xung

Đồng hồ KOMAX DN50 có cổng xung được thiết kế theo dạng đồng hồ nước cơ nối bích, phù hợp cho hệ thống đường ống nước sạch. Cấu tạo cơ bản gồm các bộ phận chính sau:

1. Thân đồng hồ bằng gang

Thân đồng hồ được làm từ gang, giúp sản phẩm có độ cứng tốt, chịu được điều kiện vận hành trong hệ thống đường ống cấp nước. Vật liệu gang cũng phù hợp với các dòng đồng hồ kích cỡ lớn, thường dùng trong công trình, nhà máy, tòa nhà hoặc hệ thống cấp nước tổng.

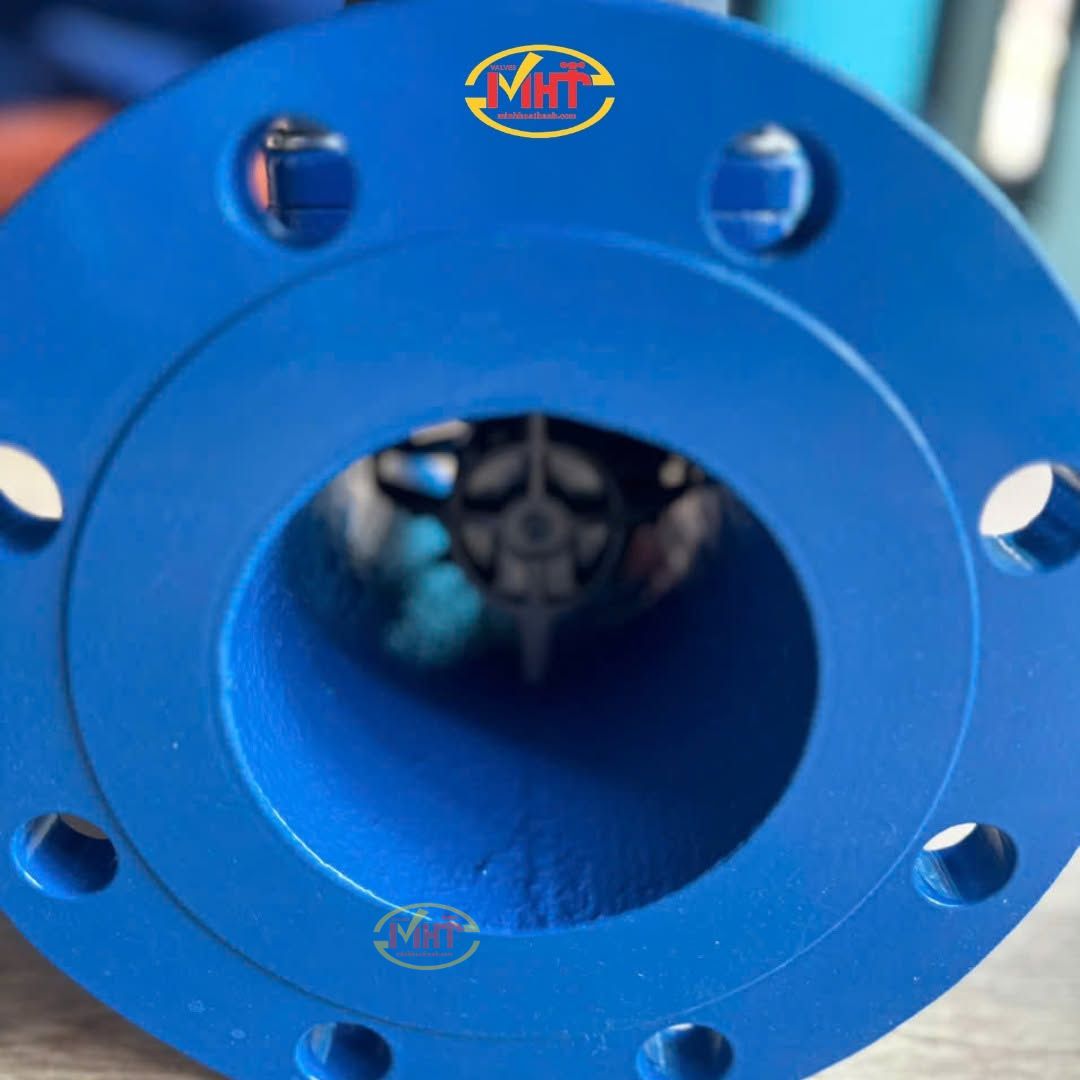

2. Hai đầu nối bích

Đồng hồ sử dụng kiểu kết nối mặt bích, giúp lắp đặt chắc chắn trên đường ống DN50. Kết nối bích phù hợp với các hệ thống cần độ ổn định cao, hạn chế rung lắc và thuận tiện khi bảo trì, thay thế.

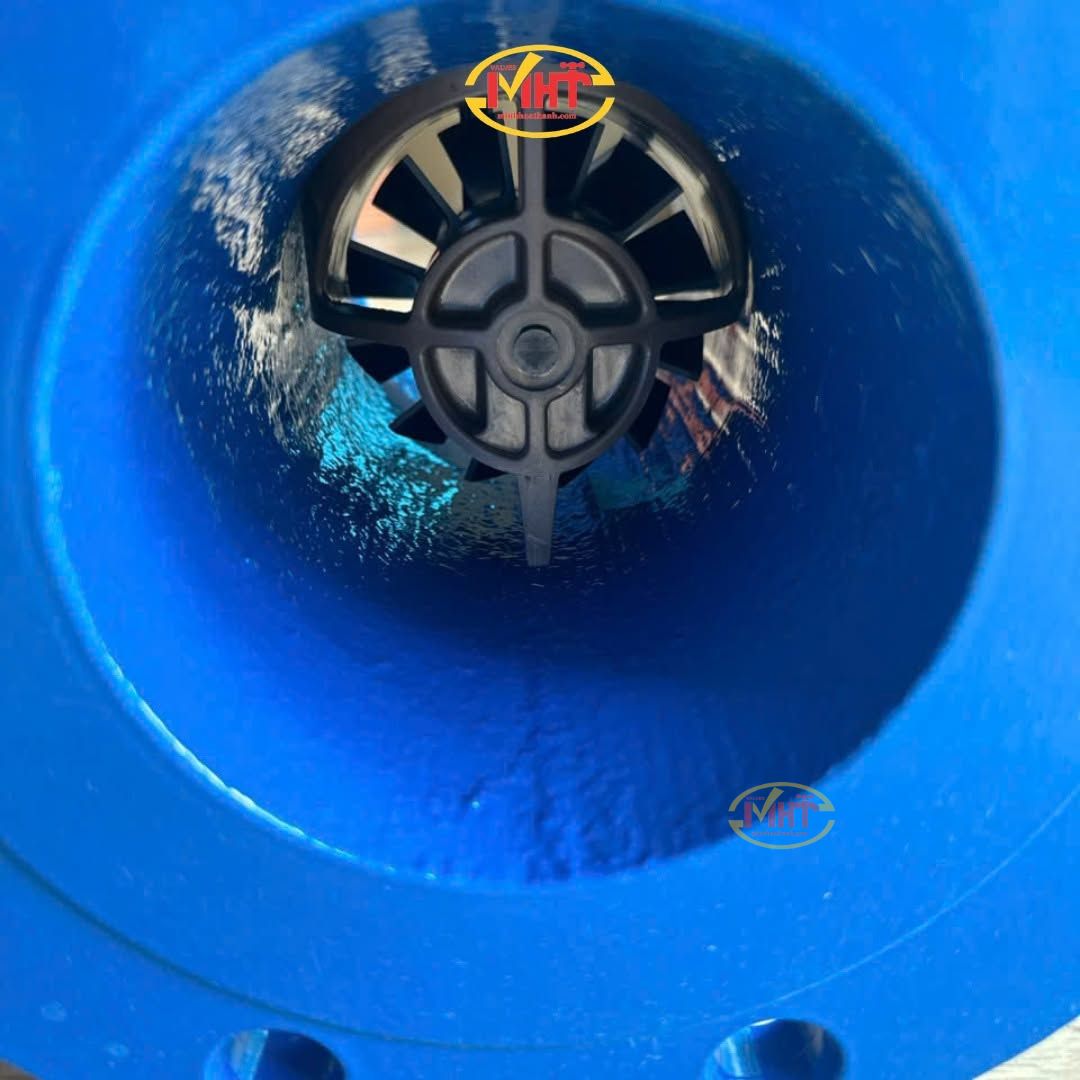

3. Bộ đo turbine

Bên trong đồng hồ có bộ phận turbine. Khi nước chảy qua thân đồng hồ, dòng chảy làm quay turbine. Chuyển động này được truyền đến bộ đếm để ghi nhận lưu lượng nước đi qua.

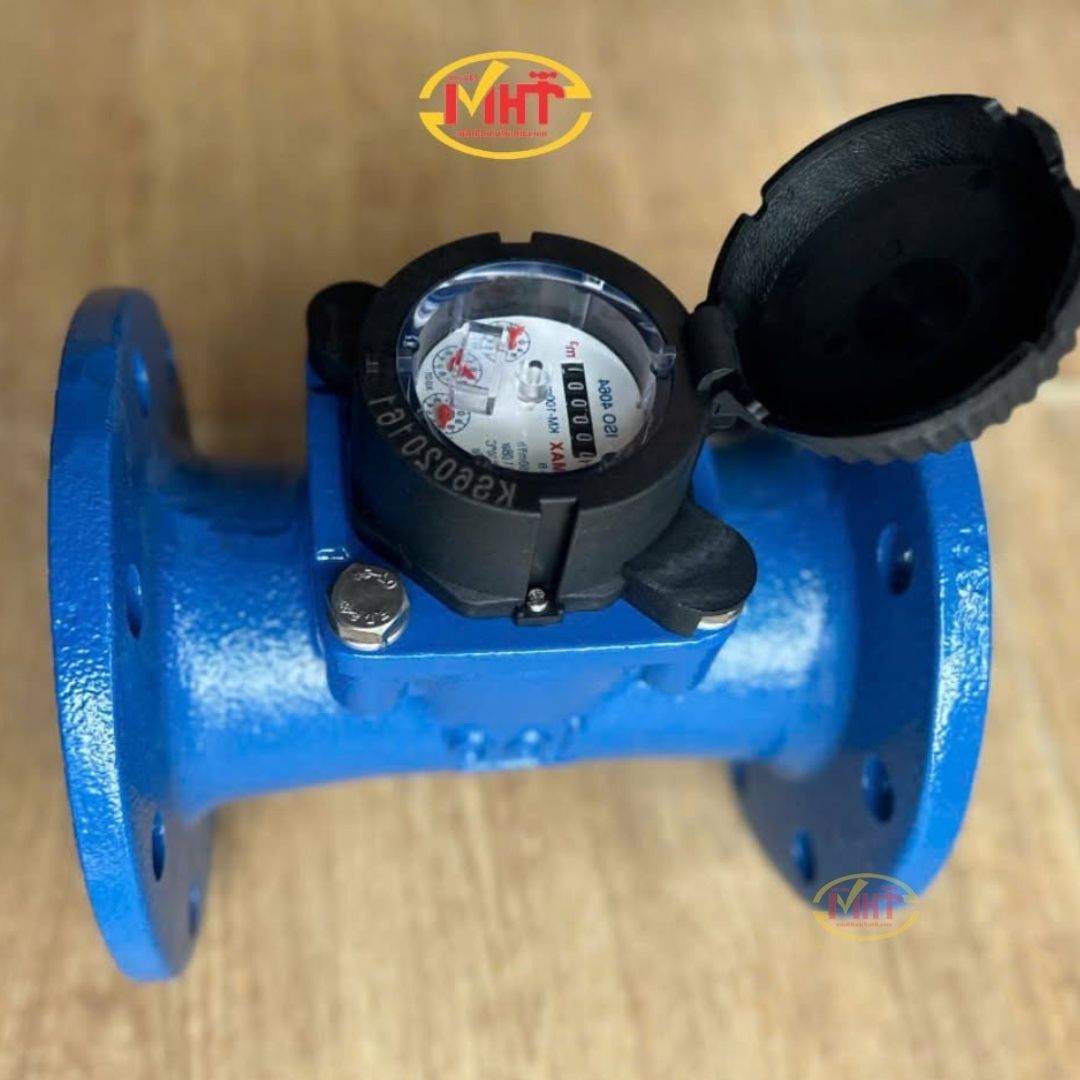

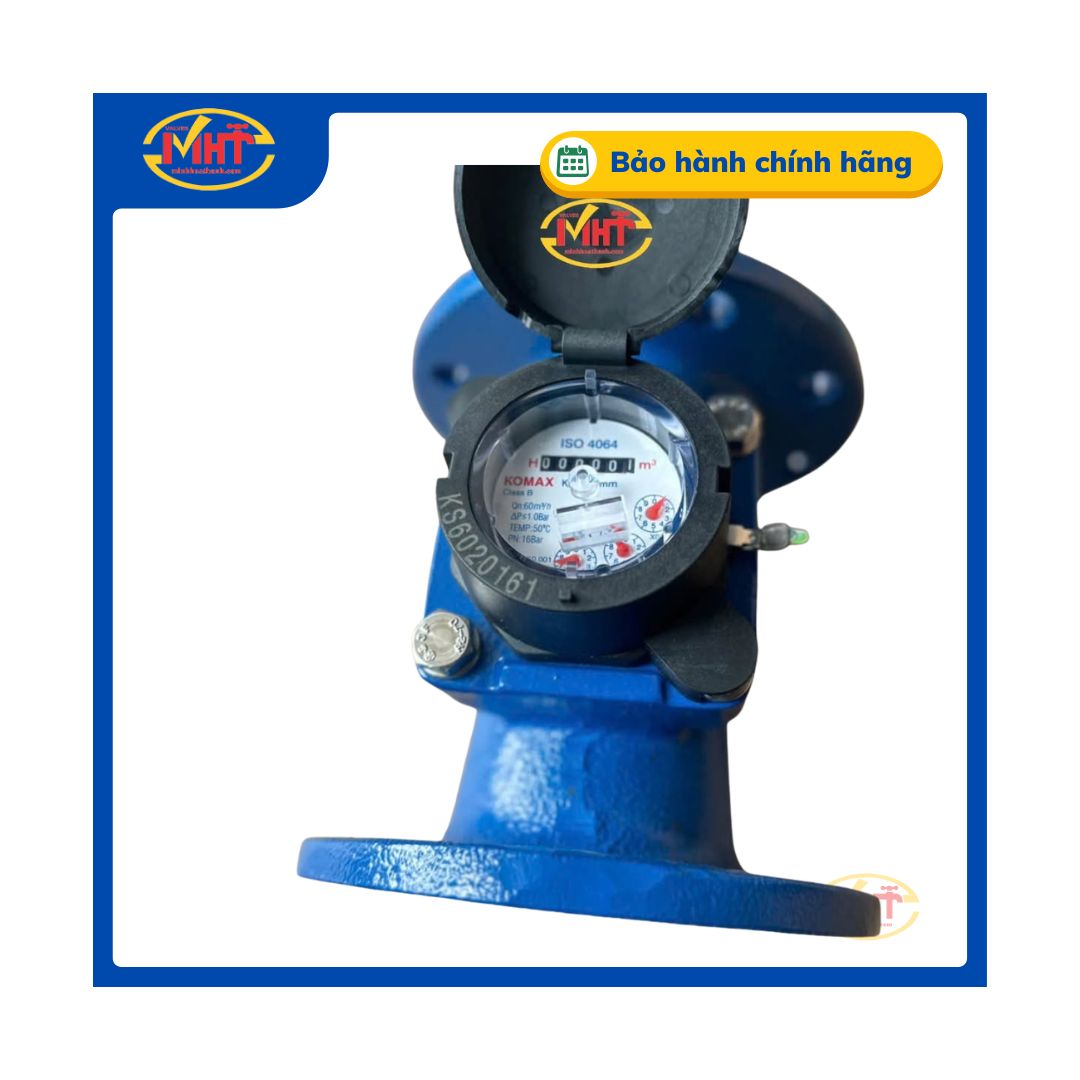

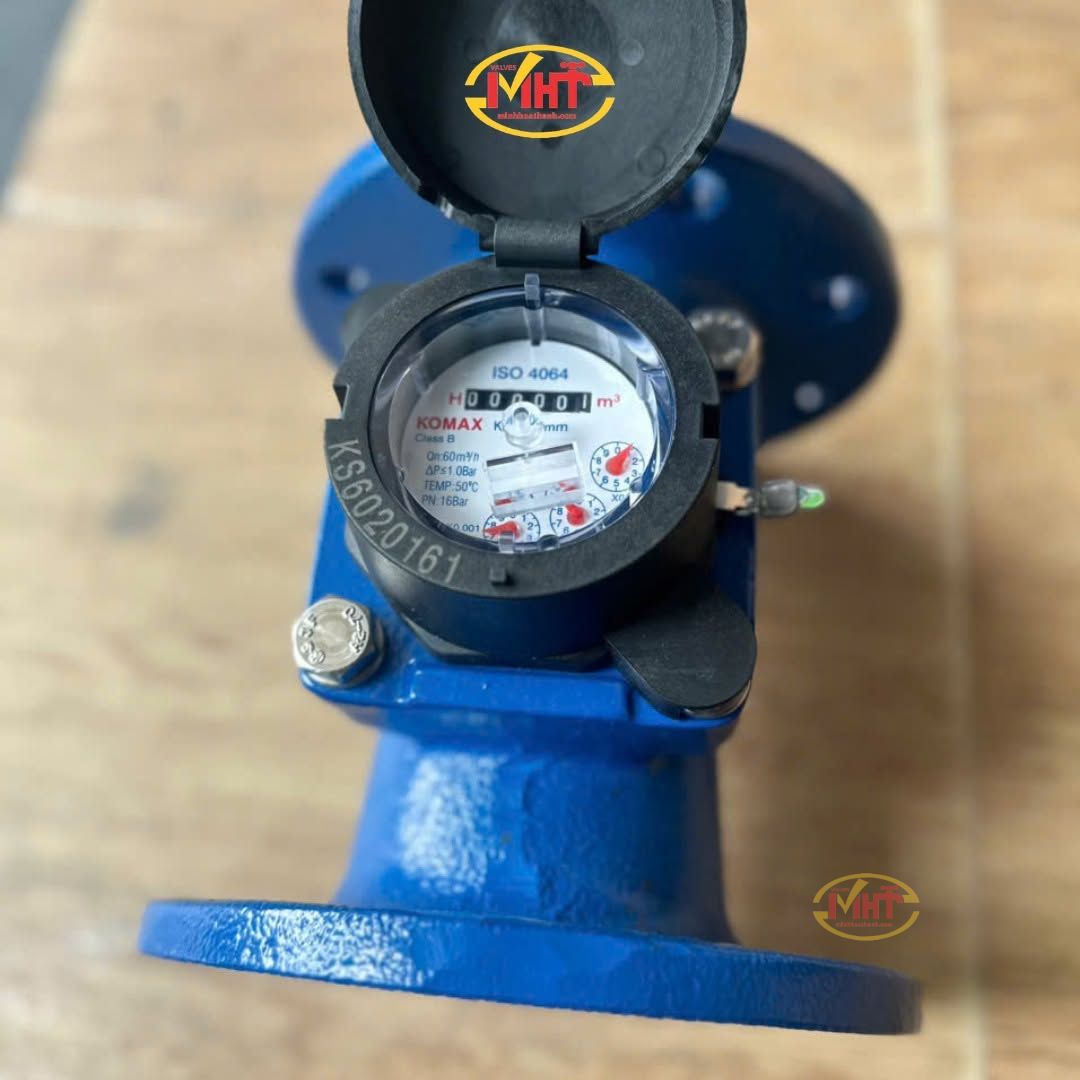

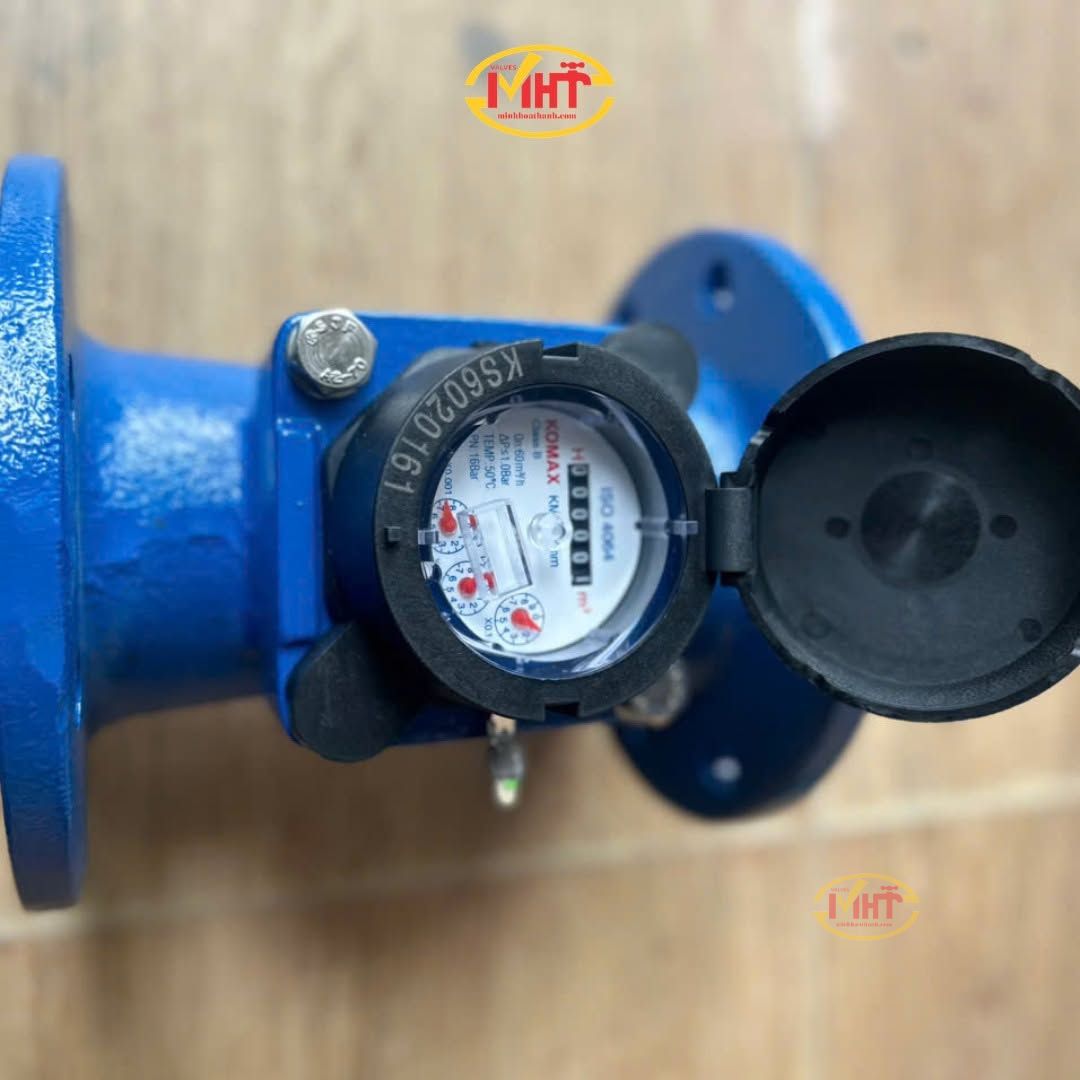

4. Mặt hiển thị cơ học

Mặt số hiển thị chỉ số nước trực tiếp, giúp người vận hành có thể kiểm tra tại chỗ mà không cần thiết bị điện tử. Đây là ưu điểm của đồng hồ cơ truyền thống: dễ quan sát, dễ sử dụng và phù hợp với nhiều môi trường lắp đặt.

5. Bộ phát tín hiệu xung

Phiên bản cổng xung được tích hợp bộ phát tín hiệu, cho phép truyền tín hiệu lưu lượng ra ngoài. Theo catalogue, tín hiệu dùng dạng Reed S/W Pulse, có thể kết nối với bộ chỉ thị từ xa hoặc converter.

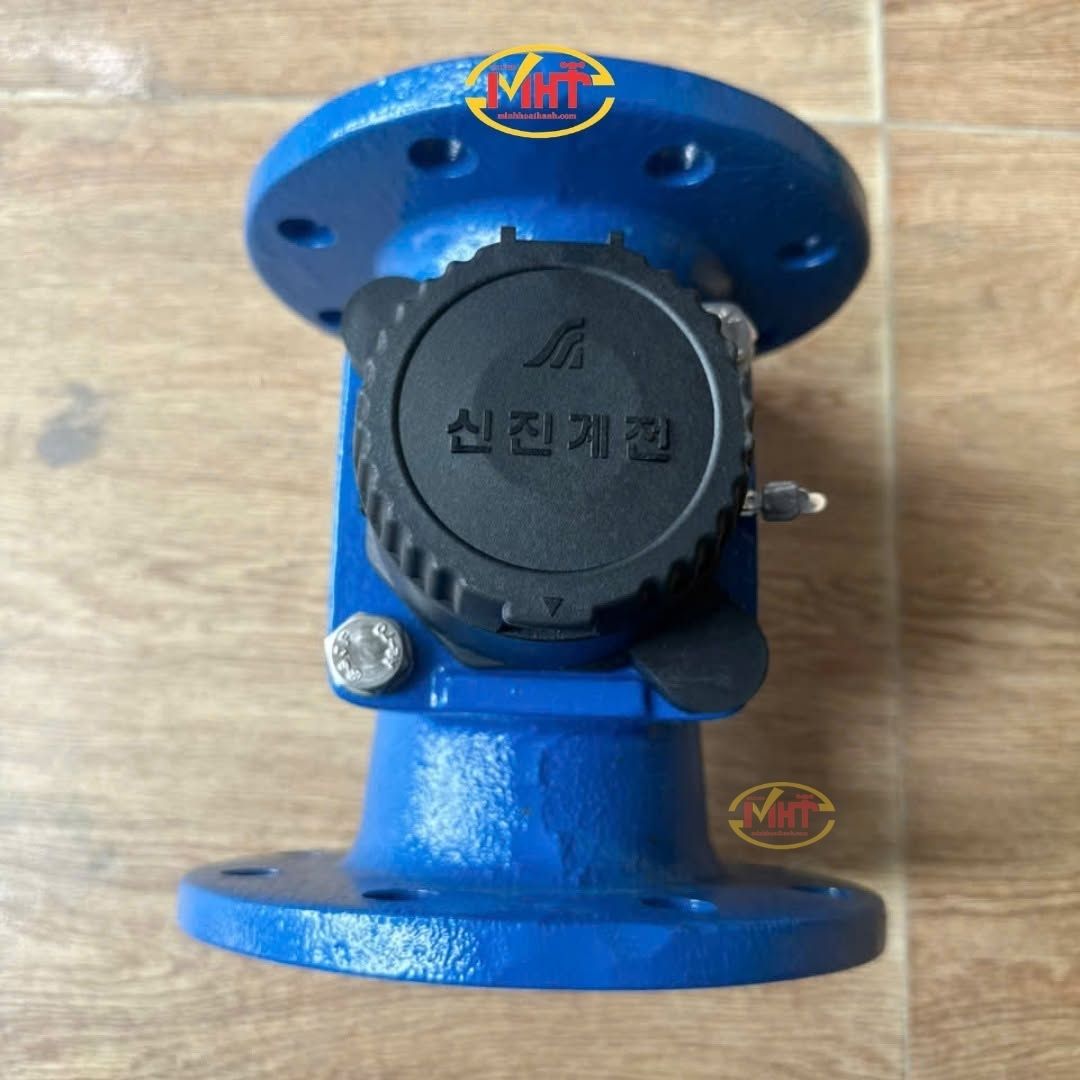

6. Nắp bảo vệ mặt số

Sản phẩm có nắp bảo vệ phía trên mặt đồng hồ, giúp hạn chế bụi bẩn, va chạm và tác động từ môi trường bên ngoài trong quá trình sử dụng.

Nguyên lý hoạt động của đồng hồ KOMAX DN50 có cổng xung

Đồng hồ hoạt động dựa trên nguyên lý đo lưu lượng bằng turbine. Khi nước đi qua thân đồng hồ, lực dòng chảy tác động lên cánh turbine làm turbine quay. Tốc độ quay của turbine tỷ lệ với lưu lượng nước đi qua đường ống.

Bộ truyền động bên trong sẽ chuyển chuyển động quay này thành chỉ số thể hiện trên mặt đồng hồ. Đồng thời, bộ phát xung sẽ tạo tín hiệu tương ứng với lưu lượng nước, sau đó truyền tín hiệu ra thiết bị bên ngoài.

Với dòng WPD, catalogue thể hiện đơn vị xung của đồng hồ nước là 100 L/pulse. Điều này có nghĩa là tín hiệu xung có thể được sử dụng để theo dõi lưu lượng nước thông qua thiết bị nhận tín hiệu phù hợp.

Cổng xung trên đồng hồ nước KOMAX DN50 dùng để làm gì?

Cổng xung là bộ phận giúp đồng hồ truyền dữ liệu lưu lượng ra bên ngoài. Thay vì chỉ đọc số trực tiếp tại đồng hồ, người dùng có thể kết nối tín hiệu xung đến các thiết bị quản lý.

Cổng xung thường được dùng để:

• Kết nối với bộ hiển thị từ xa.
• Kết nối với bộ đếm lưu lượng.
• Đưa tín hiệu về tủ điều khiển.
• Kết nối với PLC hoặc hệ thống BMS.
• Theo dõi sản lượng nước từ xa.
• Hỗ trợ ghi nhận dữ liệu vận hành.
• Quản lý lưu lượng nước trong nhà máy, tòa nhà hoặc khu công nghiệp.

Đây là tính năng quan trọng đối với các công trình cần tự động hóa hoặc cần kiểm soát lưu lượng nước thường xuyên.

Ưu điểm nổi bật của đồng hồ CƠ CÓ CỔNG XUNG KOMAX DN50

1. Kết hợp đo cơ học và truyền tín hiệu xung

Sản phẩm vừa có mặt số cơ để đọc trực tiếp, vừa có cổng xung để kết nối thiết bị bên ngoài. Nhờ đó, người dùng có thể linh hoạt sử dụng theo nhu cầu thực tế của hệ thống.

2. Thân gang bền, phù hợp hệ thống nước sạch

Thân gang giúp đồng hồ có độ chắc chắn cao, phù hợp với các tuyến ống cấp nước sạch, đường ống kỹ thuật, hệ thống bơm và các công trình vận hành thường xuyên.

3. Kết nối bích chắc chắn

Kiểu nối bích giúp đồng hồ được cố định ổn định trên đường ống DN50. Đây là kiểu kết nối phổ biến trong các hệ thống đường ống lớn, đặc biệt ở nhà máy, công trình dân dụng và hệ thống cấp nước tổng.

4. Áp suất PN16, nhiệt độ Max 50°C

Với áp suất làm việc PN16 và nhiệt độ tối đa 50°C, đồng hồ đáp ứng tốt nhu cầu đo nước sạch trong nhiều hệ thống cấp nước thông dụng.

5. Phù hợp cho hệ thống cần giám sát từ xa

Cổng xung giúp đồng hồ dễ dàng tích hợp vào hệ thống giám sát lưu lượng. Đây là lợi thế lớn đối với các công trình cần quản lý nước tập trung hoặc cần theo dõi dữ liệu vận hành.

6. Size DN50 phổ biến, dễ ứng dụng

DN50 là kích cỡ được sử dụng rộng rãi trong các tuyến ống cấp nước vừa và nhỏ, phù hợp cho nhiều hệ thống như nhà xưởng, tòa nhà, trạm bơm nhỏ, hệ thống cấp nước nhánh hoặc đường ống tổng quy mô vừa.

Ứng dụng của đồng hồ KOMAX DN50 cổng xung

Đồng hồ CƠ CÓ CỔNG XUNG thân GANG nối bích KOMAX DN50 được ứng dụng trong nhiều hệ thống cấp nước cần đo lưu lượng và quản lý dữ liệu, bao gồm:

• Hệ thống cấp nước sạch cho nhà máy.
• Đường ống cấp nước trong khu công nghiệp.
• Hệ thống nước kỹ thuật trong tòa nhà.
• Chung cư, trung tâm thương mại, khu dân cư.
• Trạm bơm cấp nước.
• Hệ thống cấp nước tổng DN50.
• Công trình cần truyền tín hiệu lưu lượng về tủ điện.
• Hệ thống cần kết nối bộ hiển thị từ xa hoặc converter.
• Các dự án cần quản lý lưu lượng nước theo thời gian vận hành.

Minh Hòa Thành cung cấp đồng hồ CƠ CÓ CỔNG XUNG KOMAX DN50

Minh Hòa Thành cung cấp Đồng hồ CƠ CÓ CỔNG XUNG thân GANG nối bích KOMAX DN50 cho các công trình cấp nước sạch, nhà máy, tòa nhà, khu công nghiệp, nhà thầu cơ điện và đơn vị thi công hệ thống đường ống.

Đồng hồ CƠ CÓ CỔNG XUNG thân GANG nối bích KOMAX DN50 là lựa chọn phù hợp cho các hệ thống nước sạch cần vừa đo lưu lượng tại chỗ, vừa truyền tín hiệu ra thiết bị giám sát. Với thiết kế thân gang chắc chắn, kết nối bích ổn định, Class B, PN16, Max 50°C và khả năng xuất tín hiệu xung Reed S/W Pulse, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhà máy, tòa nhà, khu công nghiệp và các công trình cấp nước.

Liên hệ Minh Hòa Thành để được tư vấn chi tiết, báo giá đồng hồ nước KOMAX DN50 cổng xung và hỗ trợ lựa chọn giải pháp phù hợp cho hệ thống thực tế.
